أجهزة كشف أعطال السيارات (OBD/OBD-II): الدليل العملي للاختيار والاستخدام والفحص

ما هو التشخيص OBD-II ولماذا هو مهم؟

OBD-II اختصار On-Board Diagnostics II هو معيار عالمي للاتصال بوحدات التحكم الإلكترونية ECU/ECM/TCM… عبر منفذ قياسي أسفل الطبلون. أي جهاز كشف أعطال—سواء كان محول بلوتوث أو سكانر يدوي أو تابلت احترافي—يستطيع قراءة أكواد الأعطال DTC، عرض Live Data، استخراج Freeze Frame، اختبار Readiness Monitors، وأحيانًا تنفيذ أوامر ثنائية الاتجاه (فتح/غلق صمام، تشغيل مروحة، نزف فرامل إلكتروني…)

أهمية OBD-II لأي فني أو مالك سيارة تتمثل في: تسريع التشخيص، تقليل التكلفة، فهم الأداء، الالتزام بالانبعاثات، واكتشاف الأعطال البينية (Networking U-codes). وهنا تظهر قيمة الأجهزة: من قارئ بسيط يُطفئ لمبة Check Engine إلى منصّة محترفة تعيد تهيئة أنظمة كاملة.

كيف تعمل المنظومة: DTC وPIDs وModes وFreeze Frame

يعتمد OBD-II على مواصفات SAE J1979 وغيرها. تتواصل الأجهزة عبر CAN أو بروتوكولات أقدم (ISO 9141-2، KWP2000، SAE J1850)، ومع الموديلات الحديثة نرى UDS فوق CAN وDoIP (تشخيص عبر الإيثرنت). أهم اللبنات:

• DTC (Diagnostic Trouble Codes): بنية (P/B/C/U) ورقم رباعي. أمثلة: P0300 (اختلاف إشعال عشوائي)، P0171 (خليط فقير)، P0420 (كفاءة الكاتالايزر)، U0100 (فقد اتصال مع ECM).
• PIDs (Parameter IDs): قيم لحظية مثل MAF g/s، STFT/LTFT، O2/AFR، ECT، IAT، MAP، RPM…
• Modes: Mode 01 بيانات حية، 02 تجميد إطار، 03 قراءة DTC، 04 مسح، 05/06 اختبارات O2/نتائج مراقبات، 09 معلومات المركبة (VIN، Cal ID…).

سر التشخيص الناجح ليس مسح الأكواد، بل فهم سياقها من Freeze Frame ومطابقتها مع Live Data ورسوم زمنية (Trend) أثناء ظروف التشغيل المختلفة (خمول/تحميل/سرعات ثابتة).

أنواع أجهزة كشف الأعطال بالتفصيل

1) محوّلات بلوتوث/USB (ELM327 وما شابه)

أرخص وأسهل بداية. تتصل بالجوال/الكمبيوتر وتعرض الأكواد والبيانات الحية. مفيدة للمستخدم المنزلي والمتابعة المستمرة. الجودة تختلف: محوّلات رخيصة جدًا قد تعاني انقطاع اتصال أو بروتوكولات ناقصة، بينما محولات موثوقة مثل OBDLink MX+ وBlueDriver تقدّم استقرارًا وميزات أوسع.

2) أجهزة يدوية (Handheld Code Readers)

جهاز مستقل بشاشة وأزرار. يقرأ/يمسح DTC ويعرض Live Data، وبعضها يدعم أنظمة إضافية (ABS/SRS/Transmission) واختبارات بسيطة. مناسب للهواة المتقدمين والورش الصغيرة، ويتميّز بسرعة التشغيل وعدم الاعتماد على هاتف.

3) تابلت احترافي (Professional Diagnostic Tablets)

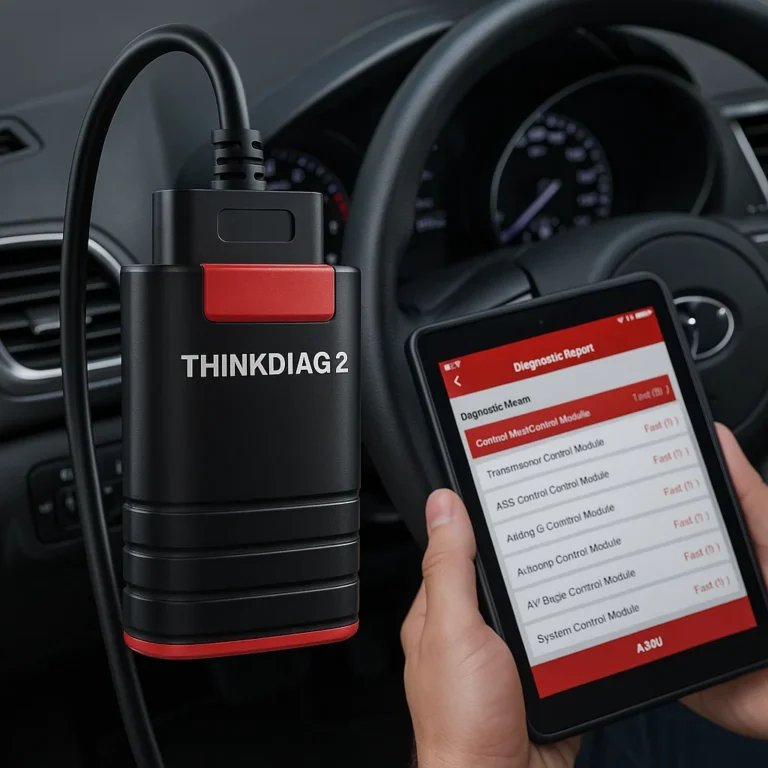

منصّات مثل Launch X-431 وAutel MaxiCOM/MaxiSys وFoxwell NT وInnova 5610/SDS وTOPDON. تتيح All-System Scan، اختبارات ثنائية الاتجاه، ترميزات ومعايرات، دعم CAN-FD وDoIP، وتحديثات على شكل اشتراكات.

4) أدوات OEM/Dealer وواجهات J2534 Pass-Thru

تستخدم برمجيات المصنع مع واجهة J2534 للوميض/إعادة البرمجة (Flashing/Reprogramming)، وتحتاج اشتراكات رسمية وربط إنترنت. مناسبة للورش المتخصصة.

5) حلول هجينة/احترافية إضافية

• أجهزة مع Oscilloscope مدمج لقياس الإشارات الكهربائية وتحليل موجات O2/Crank/Cam.
• ملحقات قياس ضغط/تسرّب/دخان EVAP/قياس وقود.
• مجلدات بيانات وإصلاحات مدمجة (Guided Functions) لتسريع القرار.

أشهر الماركات والموديلات: المزايا باختصار

ملاحظة: تتفاوت الميزات حسب الموديل/الحزمة وسنة الصنع والتحديثات.

نطاقات الأسعار التقريبية وجداول المقارنة (USD)

الأسعار أدناه تقريبية للاسترشاد—تختلف حسب الدولة والضمان والتحديثات والملحقات والعروض. استخدمها لتحديد الفئة الأنسب، لا كقيمة ثابتة.

مقارنة سريعة بالمزايا العملية

• OBDLink MX+: سرعة بث عالية، ثبات اتصال، مناسب لتجميع بيانات طويلة.
• BlueDriver: تطبيق مريح للمبتدئ، تقارير تشخيص مقروءة.
• Innova 5610: واجهة سهلة + دعم أنظمة متعددة في جهاز واحد مستقل.
• Launch X-431 PRO5/PRO3: خرائط توبولوجي، Bi-Directional واسع، ECU Coding ودعم CAN-FD/DoIP.
• Autel MK808/MK808Z-BT: قيمة مقابل سعر، خدمات صيانة متعددة وتحديثات متكررة.
• Snap-on SOLUS+: اعتمادية وغطاء واسع للموديلات مع دعم فني قوي.
• BOSCH KTS: تكامل مع ESI[tronic] وPass-Thru لمهام المصنع.

كيف تختار الجهاز الأنسب لاحتياجك وميزانيتك؟

1. حدد الاستخدام: متابعة منزلية؟ اختر محول بلوتوث موثوق. ورشة؟ اختر تابلت احترافي يدعم الأنظمة كافة وBi-Directional.
2. توافق المركبات: تأكد من دعم أوروبا/آسيا/أمريكا، وبروتوكولات CAN-FD وDoIP للحديثة.
3. الوظائف: All-System Scan، Service Resets، DPF Regen، Coding/Adaptation، J2534 (للبرمجة).
4. التحديثات والتراخيص: سنة/سنتان تحديث مجاني؟ تكلفة التجديد؟ توفر قاعدة بيانات وإصلاحات موجهة؟
5. الاعتمادية والدعم: سرعة الجهاز، استقرار الاتصال، الضمان، المجتمع/الدروس.
6. الملحقات: كابلات إضافية، VCI لاسلكي، تغطية شاحنات خفيفة/ثقيلة عند الحاجة.

منهجية التشخيص الاحترافية خطوة بخطوة

1. اقرأ DTC + Freeze Frame: لا تمسح الكود قبل حفظ اللقطة والسياق.
2. حلّل Live Data: ابدأ بـ MAF، STFT/LTFT، O2/AFR، ECT/IAT، MAP، وراقب الاتجاه مع تغيّر الحمل.
3. اختبر السبب: Smokes test لتسرّب فاكيوم، Fuel Pressure، فحص توصيلات/أرضي/فيوزات/كتاوت.
4. نفّذ إصلاحًا مستهدفًا: تنظيف MAF، استبدال خرطوم متشقق، تحديث برنامج ECU…
5. امسح الأكواد وتحقق من Readiness: جولة قيادة (Drive Cycle) لضمان اكتمال المراقبات.
6. وثّق النتائج: اطبع/احفظ تقرير التشخيص وData Logs.

سيناريوهات عملية لحالات متكررة

1) P0300/P030x — اختلاف إشعال

• اقرأ عداد Misfire لكل سلندر، وافحص بواجي/كويلات/تسرّب فاكيوم/ضغط وقود.
• راقب Fuel Trims—انحراف موجب كبير بالخمول غالبًا فاكيوم؛ تحت الحمل غالبًا وقود.

2) P0171/P0174 — خليط فقير

• ابحث عن تسريب بعد MAF، نظّف MAF، افحص ضغط الوقود/انسداد الفلتر.
• حلّل تذبذب O2 الأمامي والـ Fuel Trims عند دورات مختلفة.

3) P0420 — كفاءة الكاتالايزر

• قارن موجات O2 Upstream/Downstream—تشابه واضح يعني كاتالايزر ضعيف.
• استبعد تسريب عادم قبل المحوّل الحفّاز.

4) أكواد ناقل الحركة (P07xx) وتقطيع التعشيق

• افحص حرارة/حالة زيت القير، سلوينويدات، تحديثات TCM، ومستشعرات السرعة.

5) ديزل وانبعاثات (DPF/EGR/NOx)

• راقب فرق ضغط DPF، نسبة التجديد، وحساسات NOx؛ نفّذ Regeneration وفق دليل الأمان.

البيانات الحية المهمة وكيف تقرأها

الشبكات والبروتوكولات (CAN/LIN/UDS/DoIP/J2534)

في السيارات الحديثة، تتواصل وحدات التحكم عبر CAN؛ وحدات بسيطة عبر LIN. UDS يقدّم وظائف تشخيص متقدمة على CAN/DoIP. DoIP ينقل التشخيص عبر الإيثرنت بسرعة أعلى. واجهات J2534 تُستخدم للبرمجة/تحديث ECU مع سوفت المصنع.

• U-codes: أعطال فقد اتصال بين وحدات (ECU/TCM/ABS/BCM …).
• Topology Map: خريطة اتصال الأنظمة في أجهزة مثل Launch، تُظهر أين ينقطع الخط.
• CAN-FD: قناة CAN عالية السرعة للمنصات الحديثة.

وظائف متقدمة: Bi-Directional, Coding, Programming, DPF Regeneration

• Bi-Directional Tests: تفعيل مضخة/مروحة/حاقن، فتح/غلق صمام، نزف فرامل إلكتروني.
• Coding/Adaptation: تهيئة خانق، معايرة حساس زاوية الدركسيون، ترميز وظائف راحة.
• Programming/J2534: وميض وحدات، تحديثات مصنّع (تحتاج اشتراكًا رسميًا).
• DPF Regeneration: تجديد مرشح جسيمات الديزل وفق شروط أمان وحرارة وسرعة.

خصوصية تشخيص الهجينة والكهربائية

هنا تظهر وحدات Battery Pack/BMS وInverter ودوائر الجهد العالي. تحتاج أجهزة تدعم قراءة بيانات البطارية (SOH/SOC/الجهود الحرارية)، وإجراءات أمان خاصّة (قفازات عازلة/قواطع أمان/إجراءات فصل HV). ليس كل سكانر يوفّر تغطية عميقة—تحقق قبل الشراء.

أخطاء شائعة جدًا وكيف تتجنبها

• مسح الأكواد قبل حفظ Freeze Frame ولقطات Live Data.
• استبدال حساسات عشوائيًا بدون قياس Fuel Pressure/فاكيوم.
• شراء ELM327 رخيص جدًا يؤدي لانقطاع أو بروتوكولات ناقصة.
• إهمال Readiness بعد الإصلاح—قد تعود اللمبة.
• الاعتماد على قراءة واحدة بدل متابعة Trend مع الزمن.

صيانة الجهاز والتحديثات وحفظ التقارير

• حدّث البرامج والبيانات دوريًا (خاصة منصات Launch/Autel/Snap-on/BOSCH).
• احفظ تقارير التشخيص وData Logs للمقارنة في الزيارات القادمة.
• احمِ المنفذ والكابلات، وتحقق من بطارية الجهاز/الـVCI.

التجارب الواقعية (دراسات حالة)

حالة 1: P0171 — خليط فقير بعد صيانة فلتر الهواء

اللقطة: LTFT +18% بالخمول، MAF منخفض. تم فحص خرطوم PCV ووجد تشقّق بسيط بعد حساس MAF. بعد الإصلاح وتنظيف MAF عادت التصحيحات إلى ±3% واختفى الكود.

حالة 2: P0420 — كفاءة الكاتالايزر بعد استبدال O2

بيانات O2 downstream تُحاكي upstream ⇒ الكاتالايزر ضعيف. تم استبعاد تسريب العادم قبل المحوّل واستُبدل الكاتالايزر—أُغلقت المراقبات بنجاح.

حالة 3: تفتفة على سرعات منخفضة (Misfire)

عداد Misfire مرتفع في سلندر محدد، تبين بوجي متآكل وكويل ضعيف. استبدالهم أنهى الاهتزازات.

حالة 4: ناقل حركة خامل على البارد

قراءات ضغط التعشيق متأخرة وحرارة زيت منخفضة جدًا؛ تحديث TCM وحل مشكلة صمام أدى لاختفاء العرض.

حالة 5: DPF ممتلئ وعدم اكتمال Regeneration

الفحص أظهر رحلات قصيرة وحرارة عادم غير كافية. أُجري تجديد قسري وفق دليل الأمان مع معالجة سبب الانسداد.

الأسئلة والأجوبة (FAQ)

هل يكفي جهاز بلوتوث للهواة؟

نعم لقراءة/مسح DTC ومراقبة Live Data. للتكويد/البرمجة والاختبارات المتقدمة تحتاج تابلت احترافي.

هل مسح الأكواد يضر؟

لا، لكن قد يخفي المشكلة مؤقتًا. أصلِح السبب، ثم امسح وتابع Readiness.

هل كل الأجهزة تدعم ABS وAirbag؟

لا. تحقق من المواصفات: يجب أن يُذكر دعم ABS/SRS/Transmission صراحة.

ما أفضل جهاز لبداية قوية؟

إذا تريد هاتف: OBDLink MX+ أو BlueDriver. إذا تريد جهاز مستقل: Innova 5610 أو Foxwell NT مناسب. للورشة: Launch X-431 أو Autel MaxiCOM/MK808Z-BT حسب الميزانية.

كم الميزانية المتوقعة؟

بلوتوث: ~15–150$ حسب الجودة. يدوي متوسط: ~100–250$. احترافي: ~300–1500$. محترف عالي: ~1500–3600$ أو أكثر حسب الحزمة.

نبذة صغيرة عن موقع أعطال.كوم

أعطال.كوم منصة عربية تهتم بشرح أكواد الأعطال DTC وأنظمة OBD-II خطوة بخطوة، مع جداول مرجعية ونصائح اختيار جهاز فحص أعطال مناسب، وتجارب حقيقية تُسهّل عليك التشخيص الذكي.

الخلاصة والتوصيات النهائية

• ابدأ بجهاز موثوق يناسب دورك: بلوتوث ثابت للمستخدم المنزلي، يدوي/تابلت متوسط للهواة المتقدمين، ومنصّة احترافية للورش.
• الأهم من مسح الكود: قراءة السياق (Freeze Frame) وتحليل Live Data واتّباع منهجية اختبار السبب.
• لا تنس التحديثات والتقارير—هي رأس المال المعرفي في التشخيص.
