ثورة الأمان في عالم السيارات – ما هو نظام ABS؟
عندما نتحدث عن تطور أمان السيارات، فإننا غالبًا ما نفكر في الوسائد الهوائية أو هياكل السيارات الصلبة. لكن هناك تقنية ثورية تعمل في الخفاء، تتدخل في أجزاء من الثانية لإنقاذ الأرواح ومنع الحوادث الكارثية، وهي نظام الفرامل المانعة للانغلاق (Anti-lock Braking System)، أو كما يُعرف اختصارًا بـ ABS. لم يعد هذا النظام مجرد ميزة فاخرة في السيارات باهظة الثمن، بل أصبح معيارًا أساسيًا للأمان في معظم السيارات الحديثة حول العالم.
ببساطة، نظام ABS هو نظام أمان إلكتروني ذكي يمنع عجلات السيارة من الانغلاق والتوقف عن الدوران بشكل كامل أثناء الضغط الشديد والمفاجئ على دواسة الفرامل. لماذا هذا مهم؟ لأن العجلة عندما تنغلق (تتوقف عن الدوران بينما السيارة لا تزال تتحرك)، فإنها تفقد قدرتها على التوجيه وتتحول إلى مجرد قطعة من المطاط تنزلق على الطريق. هذا الانزلاق لا يطيل مسافة التوقف فحسب، بل والأهم من ذلك أنه يسلب السائق القدرة على التحكم في اتجاه السيارة لتفادي أي عائق أمامه. هنا يكمن سحر نظام ABS؛ فهو لا يهدف فقط إلى تقليل مسافة التوقف، بل هدفه الأساسي هو الحفاظ على قدرة السائق على التوجيه والتحكم في السيارة أثناء الفرملة الطارئة.
في هذا المقال الشامل، سنغوص في أعماق هذا النظام المذهل. سنتعرف على تاريخه، ونشرح بالتفصيل آلية عمله المعقدة، ونفصّل مكوناته الأساسية التي تعمل معًا بتناغم تام. سنسلط الضوء على كل جزء، بدءًا من “حساس ABS” الذي يقرأ سرعة العجلات، مرورًا بـ “وحدة التحكم” التي تمثل عقل النظام، وانتهاءً بـ “بلوك ABS” الذي ينفذ الأوامر بدقة متناهية. كما سنتناول الأعطال الشائعة، وكيفية تشخيصها، وماذا يعني ظهور ضوء تحذير ABS الأصفر المزعج في لوحة العدادات. وأخيرًا، سنشارك تجربة شخصية توضح الفارق العملي الهائل الذي يحدثه هذا النظام في مواقف القيادة الحرجة.
تاريخ موجز لنظام ABS: من الطائرات إلى سيارتك
قد يتفاجأ الكثيرون عندما يعلمون أن فكرة منع انغلاق العجلات لم تبدأ في عالم السيارات، بل في عالم الطيران في عشرينيات القرن الماضي. كانت الطائرات تواجه مشكلة كبيرة عند الهبوط، حيث كان انغلاق العجلات يؤدي إلى انفجار الإطارات وحوادث خطيرة على المدرج. في عام 1929، حصل المهندس الفرنسي غابرييل فوازان على براءة اختراع لنظام ميكانيكي يستخدم دولابًا صغيرًا متصلًا بأسطوانة هيدروليكية لتعديل ضغط المكابح ومنع انغلاق عجلات الطائرة.
ظلت الفكرة حبيسة عالم الطيران لعقود، حتى بدأت شركات السيارات في استكشافها في الخمسينيات والستينيات. كانت المحاولات الأولى ميكانيكية بالكامل، مثل نظام “Maxaret” من شركة Dunlop الذي تم تجربته على سيارة Jensen FF في عام 1966، مما يجعلها أول سيارة إنتاجية مزودة بنظام ABS. لكن هذه الأنظمة كانت معقدة ومكلفة وغير موثوقة بما فيه الكفاية للإنتاج الضخم.
جاءت النقلة النوعية مع تطور الإلكترونيات. في عام 1978، أحدثت شركتا Bosch و Mercedes-Benz ثورة حقيقية بإطلاقهما أول نظام ABS إلكتروني متعدد القنوات في سيارات Mercedes S-Class. كان هذا النظام هو الجد الحقيقي للأنظمة التي نستخدمها اليوم، حيث اعتمد على مستشعرات إلكترونية ووحدة تحكم دقيقة ومضخة هيدروليكية سريعة الاستجابة. منذ ذلك الحين، تطور النظام بشكل هائل، وأصبح أصغر حجمًا، وأسرع استجابة، وأقل تكلفة، مما مهد الطريق لجعله ميزة قياسية في جميع السيارات تقريبًا، وأصبح حجر الزاوية الذي بُنيت عليه أنظمة أمان أكثر تطورًا مثل نظام التحكم في الجر (TCS) ونظام التحكم الإلكتروني بالثبات (ESC).
آلية العمل: كيف يمنع نظام ABS العجلات من الانغلاق؟
لفهم كيفية عمل نظام ABS، يجب أولاً أن نفهم ما يحدث عند الفرملة بدون هذا النظام. عندما تضغط بقوة على الفرامل في سيارة غير مجهزة بـ ABS، فإن ضغط الزيت الهيدروليكي يطبق قوة هائلة على مكابح العجلات، مما قد يؤدي إلى توقفها عن الدوران تمامًا (الانغلاق) بينما لا تزال السيارة تتحرك للأمام. في هذه اللحظة، تفقد الإطارات “الاحتكاك الساكن” (Static Friction) الفعال مع الطريق وتدخل في حالة “الاحتكاك الحركي” (Kinetic Friction)، وهو أضعف بكثير. النتيجة: مسافة توقف أطول وفقدان كامل للقدرة على التوجيه.
هنا يأتي دور نظام ABS. يمكن تشبيه عمله بعملية “الفرملة المتقطعة” التي كان يقوم بها السائقون المحترفون قديمًا، ولكن بسرعة ودقة لا يمكن لأي إنسان مجاراتها. يقوم النظام بمراقبة سرعة دوران كل عجلة بشكل مستمر. في اللحظة التي يكتشف فيها أن إحدى العجلات على وشك الانغلاق (أي أن سرعتها تتناقص بشكل أسرع بكثير من سرعة السيارة)، فإنه يتدخل على الفور.
تتم عملية التدخل في ثلاث مراحل سريعة ومتكررة قد تحدث حتى 15 مرة في الثانية الواحدة:
- تخفيف الضغط: تقوم وحدة التحكم بإرسال أمر إلى الوحدة الهيدروليكية لفتح صمام خاص بالعجلة التي على وشك الانغلاق، مما يؤدي إلى تخفيف ضغط زيت الفرامل عنها بشكل طفيف. هذا يسمح للعجلة بالبدء في الدوران مرة أخرى واكتساب بعض السرعة.
- تثبيت الضغط: بمجرد أن تبدأ العجلة في الدوران مجددًا، يتم إغلاق الصمام للحفاظ على الضغط عند مستوى ثابت ومناسب.
- زيادة الضغط: بعد ذلك، يتم زيادة ضغط الفرامل مرة أخرى على نفس العجلة لإبطائها من جديد.
تتكرر هذه الدورة (تخفيف، تثبيت، زيادة) بسرعة فائقة، مما يحافظ على العجلة في حالة دوران دائم عند “عتبة الانغلاق”، وهي النقطة التي تحقق فيها أقصى قوة فرملة ممكنة مع الحفاظ على قدرة الإطار على التماسك مع الطريق. هذا هو ما يمنح السائق القدرة على المناورة والتوجيه حول العوائق أثناء الضغط الكامل على الفرامل. الشعور الذي يحس به السائق في دواسة الفرامل على شكل نبضات أو اهتزازات قوية هو في الواقع صوت وصدمة هذه الصمامات وهي تفتح وتغلق بسرعة فائقة داخل الوحدة الهيدروليكية.
المكونات الرئيسية لنظام ABS: تشريح منظومة الأمان
يعتمد نظام ABS على أربعة مكونات رئيسية تعمل معًا بتناغم تام كأوركسترا دقيقة لضمان عمل النظام بكفاءة. أي خلل في أي من هذه المكونات سيؤدي إلى تعطيل النظام بأكمله وإضاءة لمبة التحذير في لوحة العدادات.

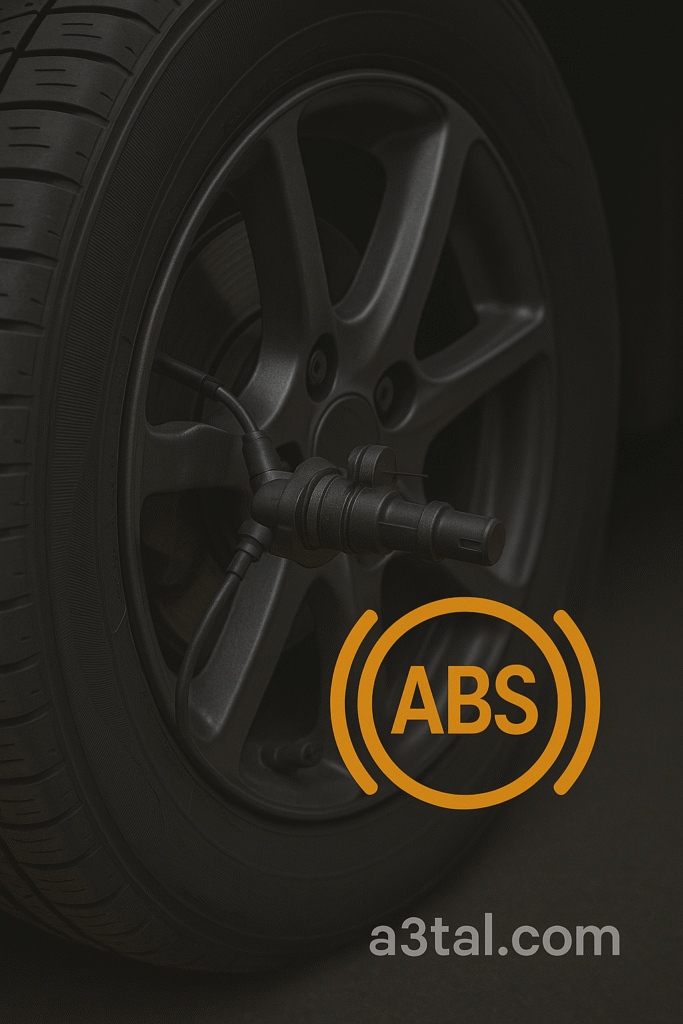

1. حساسات سرعة العجلة (Wheel Speed Sensors) – عيون النظام
يُطلق عليها أيضًا “حساس ABS”، وهي بمثابة عيون النظام التي لا تغفل. يوجد حساس واحد على كل عجلة من عجلات السيارة (أو أحيانًا على التروس التفاضلية في بعض الشاحنات القديمة). وظيفة هذا الحساس بسيطة ولكنها حيوية للغاية: قياس سرعة دوران العجلة بدقة وإرسال هذه المعلومة باستمرار إلى وحدة التحكم.
يتكون الحساس عادةً من جزأين رئيسيين:
- المستشعر المغناطيسي (Sensor): وهو الجزء الثابت الذي يتم تركيبه بالقرب من محور دوران العجلة.
- الحلقة المسننة (Tone Ring / Reluctor Ring): وهي حلقة معدنية بها أسنان منتظمة، يتم تثبيتها على الجزء الدوار من مجموعة العجلة (مثل محور العجلة أو عمود الإدارة).
عندما تدور العجلة، تدور معها الحلقة المسننة. ومع مرور كل سن من أسنان الحلقة أمام المستشعر المغناطيسي، يتولد نبضة كهربائية أو “إشارة الحساس”. تقوم وحدة التحكم بحساب عدد هذه النبضات خلال فترة زمنية معينة لتحديد سرعة دوران العجلة بدقة فائقة. أي اختلاف كبير ومفاجئ في تردد هذه النبضات من عجلة معينة مقارنة ببقية العجلات وسرعة السيارة الإجمالية، يُعتبر مؤشرًا على أنها على وشك الانغلاق.
تعتبر حساسات السرعة من أكثر مكونات النظام عرضة للتلف بسبب موقعها المكشوف بالقرب من العجلات، حيث تتعرض للأوساخ، المياه، الأملاح، والاهتزازات المستمرة.
2. وحدة التحكم الإلكترونية (ABS Control Module / ECU) – عقل النظام
إذا كانت الحساسات هي العيون، فإن وحدة التحكم الإلكترونية (ECU) هي العقل المدبر للنظام. هذه الوحدة هي عبارة عن كمبيوتر صغير متخصص يستقبل إشارات الحساس من جميع العجلات الأربع بشكل مستمر (مئات المرات في الثانية).
تقوم وحدة التحكم بتحليل هذه البيانات بسرعات هائلة، ومقارنة سرعة كل عجلة بالأخرى، وبسرعة السيارة الفعلية. في ظروف القيادة العادية، تكون سرعات دوران العجلات متساوية تقريبًا. ولكن أثناء الفرملة الشديدة، إذا اكتشفت الوحدة أن إحدى العجلات تتباطأ بمعدل غير طبيعي (على وشك الانغلاق)، فإنها تتخذ القرار في جزء من الألف من الثانية وتصدر الأوامر اللازمة إلى المكون التالي في المنظومة.
بالإضافة إلى وظيفتها الأساسية، تقوم وحدة التحكم بمراقبة ذاتية مستمرة لجميع مكونات النظام. عند تشغيل السيارة، تقوم بفحص سريع للتأكد من أن جميع الحساسات والصمامات والمضخة تعمل بشكل صحيح. إذا اكتشفت أي خلل، مثل انقطاع في إشارة حساس أو مشكلة في أحد الصمامات، فإنها تقوم فورًا بتعطيل نظام ABS (مع الحفاظ على عمل الفرامل التقليدية) وتضيء لمبة التحذير في لوحة العدادات لتنبيه السائق، وتسجل “كود خطأ” في ذاكرتها للمساعدة في عملية التشخيص لاحقًا.
3. الوحدة الهيدروليكية (Hydraulic Unit / Modulator) – عضلات النظام
تُعرف هذه الوحدة بالعديد من الأسماء، مثل “بلوك ABS” أو “مضخة الـ ABS”، وهي تمثل العضلات القوية التي تنفذ أوامر العقل (وحدة التحكم). تقع هذه الوحدة عادة في حجرة المحرك، وتتصل بأسطوانة الفرامل الرئيسية (الماستر سلندر) وبأنابيب الفرامل المؤدية إلى كل عجلة.
تتكون هذه الوحدة المعقدة من عدة أجزاء رئيسية:
- الصمامات (Valves): يوجد داخل البلوك مجموعة من الصمامات الكهرومغناطيسية الدقيقة، عادة صمامان لكل عجلة (صمام للدخول وصمام للخروج). هذه الصمامات هي التي تتحكم في ضغط زيت الفرامل المرسل إلى كل عجلة بشكل مستقل بناءً على أوامر وحدة التحكم. هي المسؤولة عن تنفيذ دورة “تخفيف-تثبيت-زيادة” الضغط التي ذكرناها سابقًا.
- المضخة (Pump): هي مضخة ضغط الزيت داخل النظام. وظيفتها هي إعادة الضغط الذي تم تخفيفه من خلال الصمامات. عندما يفتح صمام التخفيف ليقلل الضغط على إحدى العجلات، يتم تخزين الزيت الزائد مؤقتًا في مجمع ضغط (Accumulator). تقوم المضخة بعد ذلك بضخ هذا الزيت مرة أخرى إلى أسطوانة الفرامل الرئيسية، وهذا هو مصدر الشعور بالنبض في دواسة الفرامل.
- المحرك الكهربائي (Motor): وهو محرك صغير وقوي وظيفته تشغيل المضخة عند الحاجة.
عندما لا يكون نظام ABS نشطًا، يمر زيت الفرامل عبر هذه الوحدة دون أي تأثير، وتعمل الفرامل بشكل تقليدي تمامًا. ولكن بمجرد أن تكتشف وحدة التحكم حالة انغلاق وشيكة، تستيقظ هذه الوحدة الهيدروليكية لتبدأ عملها الدقيق والسريع.
علامات وأسباب أعطال نظام ABS الشائعة

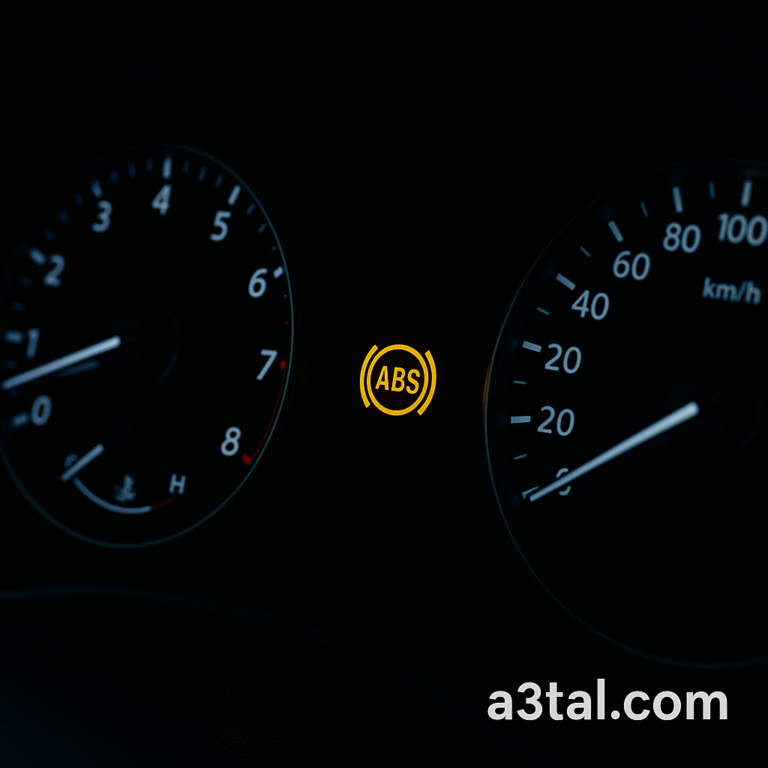

مثل أي نظام آخر في السيارة، نظام ABS ليس محصنًا ضد الأعطال. العلامة الأكثر وضوحًا لوجود مشكلة هي إضاءة لمبة تحذير ABS في لوحة العدادات. من المهم أن تعرف أن إضاءة هذه اللمبة لا تعني أنك فقدت الفرامل بالكامل، بل تعني أن نظام منع الانغلاق معطل وأن فراملك تعمل الآن كالفرامل التقليدية (بدون ABS)، مما يتطلب قيادة أكثر حذرًا خصوصًا في الظروف الزلقة.
1. تلف حساس سرعة العجلة (حساس ABS)
هذا هو السبب الأكثر شيوعًا لأعطال نظام ABS. نظرًا لموقع الحساسات بالقرب من العجلات، فهي عرضة للتلف بسبب:
- تراكم الأوساخ: يمكن أن تتراكم برادة الحديد من تآكل الفرامل أو الأوساخ والطين على رأس الحساس المغناطيسي أو على الحلقة المسننة، مما يعيق قراءة الإشارة بشكل صحيح.
- تلف الأسلاك: يمكن أن تتآكل الأسلاك الموصلة للحساس أو تنقطع بسبب الاهتزازات المستمرة أو الاحتكاك أو التعرض للعوامل الجوية.
- تلف الحلقة المسننة: يمكن أن تتشقق الحلقة المسننة أو تفقد بعض أسنانها، مما يؤدي إلى إشارة خاطئة.
- عطل داخلي في الحساس: مع مرور الوقت، قد يتعطل الحساس نفسه داخليًا.
الأعراض: إضاءة لمبة ABS، وأحيانًا قد تلاحظ عمل نظام ABS بشكل غير متوقع على سرعات منخفضة جدًا.
2. مشاكل في وحدة التحكم (ECU)
على الرغم من أنها أقل شيوعًا، إلا أن وحدة التحكم يمكن أن تتعطل. الأسباب قد تشمل:
- تآكل نقاط اللحام الداخلية: مع الحرارة والاهتزازات على مدى سنوات، قد تتشقق نقاط اللحام الدقيقة على اللوحة الإلكترونية داخل الوحدة.
- تلف بسبب الرطوبة: إذا تسربت الرطوبة إلى داخل وحدة التحكم، يمكن أن تسبب تآكلًا وقصرًا في الدوائر.
- مشاكل في الجهد الكهربائي: يمكن أن يؤدي ضعف البطارية أو مشاكل في نظام الشحن إلى إعطاء قراءات خاطئة أو إجهاد المكونات الإلكترونية.
الأعراض: إضاءة لمبة ABS بشكل دائم، عدم القدرة على التواصل مع الوحدة باستخدام جهاز الفحص، وأحيانًا إضاءة لمبات تحذيرية أخرى مثل لمبة مانع الانزلاق.
3. أعطال الوحدة الهيدروليكية (بلوك ABS)
هذه الأعطال تعتبر أكثر تعقيدًا وتكلفة.
- تعطل محرك المضخة: يمكن أن يحترق المحرك الكهربائي الذي يشغل المضخة أو تتآكل فرشاته الكربونية.
- الصمامات العالقة: يمكن أن تعلق الصمامات الكهرومغناطيسية في وضع الفتح أو الإغلاق بسبب وجود شوائب في زيت الفرامل القديم أو بسبب التآكل.
- فقدان الضغط الداخلي: قد تحدث تسريبات داخلية في الوحدة مما يمنعها من بناء الضغط اللازم.
الأعراض: إضاءة لمبة ABS، شعور غريب في دواسة الفرامل (قد تصبح إسفنجية جدًا أو صلبة جدًا)، وأصوات طنين أو ضوضاء صادرة من وحدة الـ ABS عند الضغط على الفرامل.
4. أسباب أخرى متنوعة
- انخفاض مستوى زيت الفرامل: في بعض السيارات، يمكن أن يؤدي الانخفاض الشديد في مستوى زيت الفرامل إلى إضاءة لمبة ABS.
- فيوز محترق: قد يكون السبب بسيطًا مثل احتراق الفيوز الخاص بنظام ABS.
- مشاكل في برمجة النظام: بعد استبدال أحد المكونات، قد يحتاج النظام إلى إعادة برمجة أو تعريف.
تشخيص الأعطال ومنصة أعطال.كوم
عندما تضيء لمبة ABS، فإن الخطوة الأولى الصحيحة هي فحص السيارة باستخدام جهاز تشخيص الأعطال (Scanner). يتم توصيل هذا الجهاز بمنفذ OBD-II في السيارة، ويقوم بقراءة “أكواد الخطأ” المخزنة في ذاكرة وحدة التحكم. كل كود خطأ يشير إلى مشكلة معينة في جزء محدد من النظام. على سبيل المثال، قد يظهر كود مثل “C0035: Left Front Wheel Speed Sensor Circuit Malfunction”، وهو يوجه الفني مباشرة إلى وجود مشكلة في دائرة حساس العجلة الأمامية اليسرى.
لكن قراءة الكود هي مجرد البداية. التشخيص الدقيق يتطلب خبرة ومعرفة لتحديد ما إذا كانت المشكلة في الحساس نفسه، أو في الأسلاك الموصلة إليه، أو في الحلقة المسننة، أو حتى في وحدة التحكم. هنا تبرز أهمية المنصات المتخصصة التي تربط أصحاب السيارات بالفنيين المحترفين.
في عالم تزداد فيه السيارات تعقيدًا يومًا بعد يوم، يصبح تشخيص مثل هذه الأعط الإلكترونية تحديًا كبيرًا. وهنا يأتي دور منصات مثل موقع أعطال.كوم الذي يُعتبر حلقة وصل حيوية وموثوقة بينك وبين أفضل مراكز الصيانة والفنيين المتخصصين في التعامل مع الأنظمة المعقدة كنظام ABS. بدلاً من التجربة والخطأ التي قد تكلفك الكثير من المال والوقت، يمكنك من خلال أعطال.كوم إيجاد الخبير القادر على تشخيص المشكلة بدقة من المرة الأولى وإصلاحها باستخدام الأدوات الصحيحة والمعرفة اللازمة، مما يضمن عودة سيارتك إلى الطريق بأعلى معايير الأمان.
تجربتي الشخصية مع نظام ABS: فارق بين حادث ومجرد لحظة توتر
لكي أقدر قيمة نظام ABS حقًا، كان عليّ أن أعيش تجربة كادت أن تكون سيئة لولاه. كنت أقود سيارتي القديمة، وهي من طراز أواخر التسعينيات ومجهزة بأحد الأجيال الأولى من أنظمة ABS. كان يومًا ممطرًا، والطريق الأسفلتي لامع ومغطى بطبقة خفيفة من المياه. كنت أسير بسرعة معقولة خلف شاحنة صغيرة.
فجأة، وبدون أي سابق إنذار، سقط صندوق خشبي كبير من الشاحنة أمامي مباشرة. لم يكن هناك وقت للتفكير، كانت ردة فعلي غريزية: ضغطت على دواسة الفرامل بكل ما أوتيت من قوة. في تلك اللحظة، شعرت بالنبضات القوية والمميزة لنظام ABS تحت قدمي، وصاحبها صوت طحن صادر من تحت غطاء المحرك.
في جزء من الثانية، توقعت أن تنغلق العجلات وأن تنزلق السيارة بشكل مرعب، خاصة على هذا الطريق المبتل. لكن ما حدث كان مختلفًا تمامًا. بينما كان النظام يعمل بجد للحفاظ على دوران العجلات، احتفظت بالقدرة الكاملة على التوجيه. تمكنت من الانحراف قليلًا إلى اليسار، متفاديًا الصندوق بأعجوبة، ثم العودة إلى مساري بأمان. توقفت السيارة بشكل مستقيم ومتحكم به تمامًا، على بعد أمتار قليلة من العائق.
لا أزال أتذكر بوضوح كيف كان قلبي يخفق بشدة، ليس من الخوف فقط، بل من الإدراك. أدركت في تلك اللحظة أن هذا “النبض” المزعج في دواسة الفرامل لم يكن عطلًا، بل كان صوت التكنولوجيا وهي تنقذ الموقف. لو كنت أقود سيارة أقدم بدون ABS، لكانت النتيجة الحتمية هي انغلاق العجلات، انزلاق السيارة بشكل جانبي، والاصطدام بالصندوق أو ربما بسيارة أخرى. هذه التجربة لم تجعلني مجرد مؤمن بأهمية نظام ABS، بل جعلتني من أشد المدافعين عنه كأحد أهم اختراعات الأمان في تاريخ السيارات.
الخاتمة: ليس مجرد فرامل، بل منظومة تحكم متكاملة
في الختام، نظام الفرامل المانعة للانغلاق (ABS) هو أكثر بكثير من مجرد آلية لمنع العجلات من التوقف عن الدوران. إنه منظومة ذكية ومتكاملة تجمع بين الميكانيكا الدقيقة والإلكترونيات المتقدمة لتعطي السائق السلاح الأقوى في مواجهة المواقف الطارئة: التحكم.
من خلال الحفاظ على قدرة التوجيه أثناء الفرملة القصوى، يفتح نظام ABS الباب أمام السائق لاتخاذ قرار فعال، سواء كان ذلك بتفادي عائق مفاجئ أو ببساطة الحفاظ على مسار السيارة مستقيمًا على طريق زلق. لقد أثبت هذا النظام على مدى عقود فعاليته في تقليل الحوادث وإنقاذ الأرواح، وتحول من تقنية رائدة إلى ضرورة لا غنى عنها في أي سيارة حديثة. فهم مكوناته وآلية عمله لا يزيد من ثقافتنا في عالم السيارات فحسب، بل يجعلنا أيضًا سائقين أكثر وعيًا وإدراكًا لقدرات سياراتنا ولكيفية التصرف الصحيح عند تفعيل هذه الأنظمة المنقذة للحياة.
