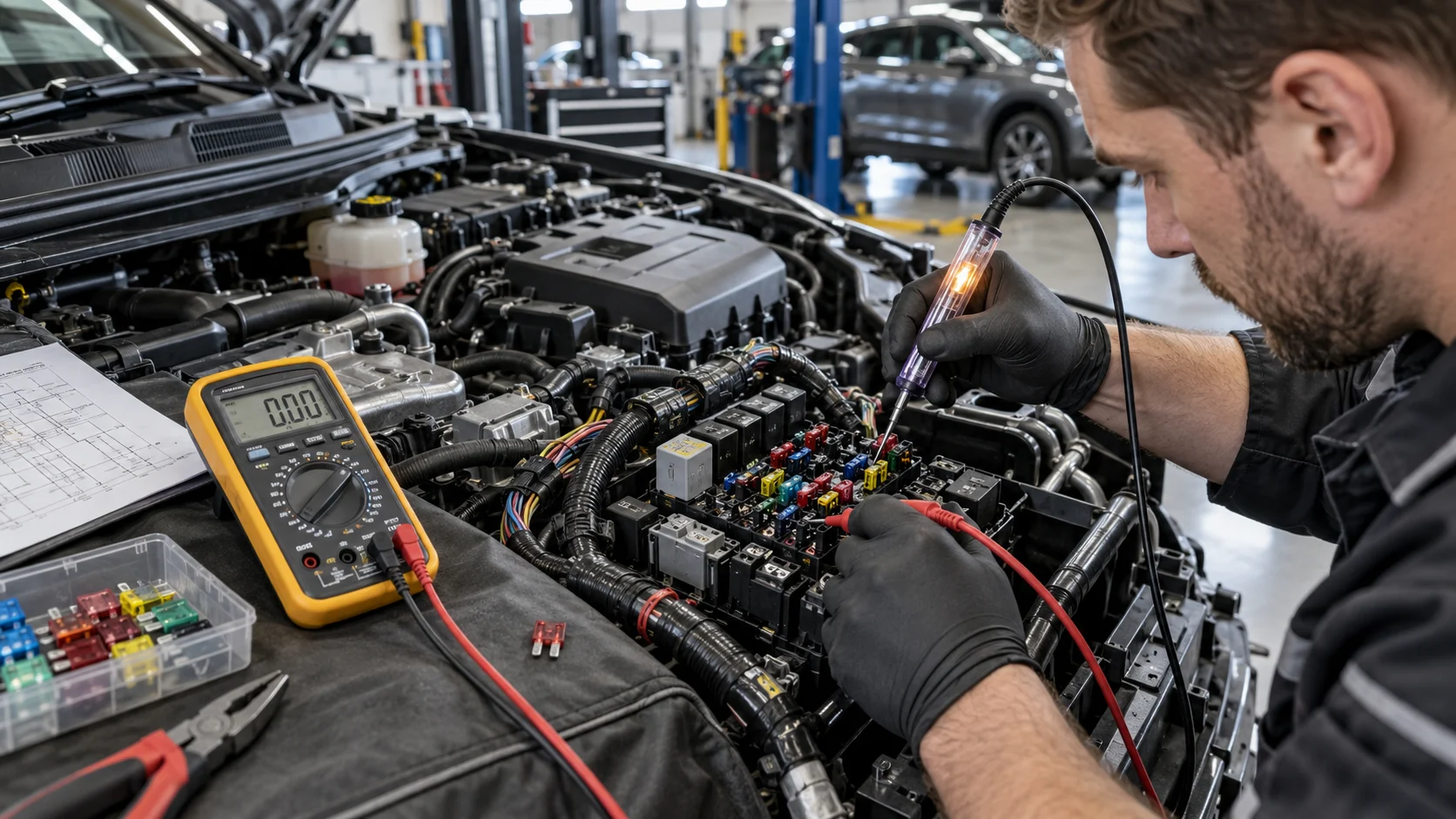

الفيوز بيضرب باستمرار: أسباب الشورت في كهرباء السيارة وطريقة كشفه بالملتيميتر

أخطر تصرف هو تركيب فيوز بأمبير أعلى “عشان ما يضربش”. الفيوز موجود لحماية الأسلاك والمكونات من تيار زائد وحرارة قد تؤدي إلى ذوبان الضفيرة أو حريق. التشخيص الصحيح يبدأ بتحديد الدائرة التي يحميها الفيوز، ثم معرفة متى يحترق، ثم عزل الأحمال وفحص الأسلاك بطريقة منظمة بدل قص الضفيرة أو تغيير قطع عشوائيًا.

ما وظيفة الفيوز في السيارة؟

الفيوز عنصر حماية يُركب على التوالي داخل الدائرة الكهربائية. إذا تجاوز التيار القيمة المحددة له، ينصهر الجزء الداخلي ويقطع الدائرة قبل أن ترتفع حرارة الأسلاك أو يتلف المكون.

فيوزات Blade الشائعة في السيارات مصممة لهذا الغرض، ويمكن فحصها بصريًا أو بالملتيميتر في وضع Continuity. إذا كان الفيوز سليمًا تكون المقاومة منخفضة جدًا، وإذا كان مقطوعًا يظهر OL أو لا يصدر جهاز القياس صوت Continuity. :contentReference[oaicite:0]{index=0}

لماذا الفيوز بيضرب باستمرار؟

الأسباب الرئيسية عادة تقع في واحدة من أربع مجموعات:

• Short to Ground: سلك موجب يلمس الشاسيه أو الأرضي.
• مكون داخلي Short: موتور أو لمبة أو سخان أو Compressor Clutch أو وحدة بها قصر داخلي.
• تيار أعلى من الطبيعي: موتور بدأ يتحجر أو ميكانيزم حمله زاد.
• ضفيرة تالفة: احتكاك أو ذوبان أو مياه أو إصلاح قديم غير صحيح.

ما معنى Short Circuit في السيارة؟

في الدائرة الطبيعية يمر التيار من البطارية عبر الفيوز والحمل ثم يعود إلى الأرضي.

في حالة Short to Ground يجد التيار طريقًا منخفض المقاومة إلى الشاسيه قبل المرور بالحمل بالشكل الطبيعي، فيرتفع التيار بسرعة ويفصل الفيوز.

أما Short داخلي داخل مكون كهربائي، فقد يجعل نفس المكون يسحب تيارًا أعلى من المصمم له.

الفرق بين Short Circuit وOpen Circuit

اختبار Continuity مفيد لاكتشاف القطع في الأسلاك، لكن لا يكفي وحده للحكم على قدرة الدائرة على العمل تحت حمل. اختبار Voltage Drop أثناء مرور التيار أفضل لاكتشاف مقاومة عالية في الأسلاك والوصلات. :contentReference[oaicite:1]{index=1}

أول سؤال: الفيوز بيضرب إمتى؟

وقت احتراق الفيوز معلومة تشخيصية مهمة جدًا.

الفيوز يضرب فور تركيبه

ده يرجح وجود Short مباشر في جزء من الدائرة الذي يظل Powered في هذه الحالة، أو مكون به قصر شديد.

الفيوز يضرب مع فتح الكونتاكت

ابدأ بالدائرة التي يتم تغذيتها في وضع IGN ON، وفكر في:

• Relay.
• ECU power circuit.
• Fuel pump circuit.
• حساس أو Solenoid على نفس التغذية.

الفيوز يضرب بعد تشغيل المحرك

قد يكون الحمل لا يبدأ العمل إلا بعد التشغيل، مثل:

• مروحة.
• Alternator control circuit.
• Compressor clutch.
• Heater.
• Solenoid.

الفيوز يضرب فقط مع تشغيل التكييف أو الأنوار

ده يقصر دائرة البحث جدًا على الحمل الذي تم تشغيله أو الأسلاك المرتبطة به.

هل الفيوز نفسه ممكن يكون السبب؟

الفيوز قد يكون رديء الجودة أو غير مناسب، لكن تكرار احتراق فيوز صحيح القيمة يعني غالبًا وجود مشكلة فعلية في الدائرة.

تأكد من:

• قيمة الأمبير الأصلية.
• نوع الفيوز.
• عدم وجود سخونة أو ارتخاء في Fuse Holder.
• عدم تركيب فيوز قديم متآكل.

إزاي تتأكد إن الفيوز محروق؟

أفضل طريقتين:

الفحص البصري

أخرج الفيوز وابحث عن قطع في العنصر المعدني أو آثار احتراق.

فحص Continuity

افصل التغذية عن الدائرة عند استخدام وضع المقاومة أو Continuity، ثم ضع Probe على طرفي الفيوز.

• Beep ومقاومة منخفضة = الفيوز سليم.
• No Beep أو OL = الفيوز مقطوع.

لا تستخدم وضع Ohms أو Continuity على دائرة عليها كهرباء؛ Fluke تنبه إلى ضرورة فصل التغذية قبل اختبار المقاومة والاستمرارية. :contentReference[oaicite:2]{index=2}

لا تركب فيوز جديد كل مرة أثناء التشخيص

لو الشورت ثابت، تركيب فيوزات جديدة باستمرار يضيّع فيوزات وقد يسبب شررًا أو سخونة.

الفني يمكنه استخدام أداة حماية مناسبة أو Circuit Breaker قابل للReset أو وسيلة تشخيص محددة بدل حرق فيوز بعد فيوز.

لكن لا يتم توصيل سلك مباشر بدل الفيوز؛ ده يلغي حماية الدائرة بالكامل.

ابدأ بمخطط الفيوز والدائرة

قبل فك الضفيرة، اعرف الفيوز ده بيغذي إيه.

راجع:

• Fuse box diagram.
• Wiring Diagram.
• Splices.
• Connectors.
• Relay.
• كل الأحمال على نفس الفيوز.

فيوز واحد قد يغذي أكثر من Component، وده السبب إن تغيير أول قطعة مرتبطة باسم الفيوز أحيانًا لا يحل المشكلة.

طريقة عزل الشورت خطوة بخطوة

1. أكد قيمة الفيوز

تأكد أن القيمة هي الموصى بها، وليست فيوزًا أكبر رُكب في إصلاح سابق.

2. حدد توقيت الاحتراق

هل مع تركيب الفيوز؟ الكونتاكت؟ التشغيل؟ تشغيل جهاز معين؟

3. افصل الأحمال واحدًا واحدًا

لو الفيوز يغذي عدة Components، افصل كل مكون بالترتيب.

إذا اختفى الشورت بعد فصل Component محدد، افحص المكون نفسه والأسلاك من الفيشة إليه.

4. افصل الريلاي إذا كان موجودًا

الريلاي يقسم الدائرة إلى Control Side وLoad Side.

لو المشكلة تختفي مع نزع الريلاي، ده يساعدك تعرف هل القصر بعد نقاط الريلاي أم في جزء آخر من الدائرة.

5. افحص الضفيرة بصريًا

ركز على الأماكن المعروفة بالاحتكاك والحرارة:

• قرب الموتور.
• خلف المصابيح.
• حول البطارية.
• أسفل علبة الفيوزات.
• خلف التابلوه.
• قرب مفصلات الأبواب والشنطة.
• أماكن الإصلاحات القديمة.

أشهر أماكن الشورت في ضفيرة السيارة

الشورت غالبًا لا يحدث في منتصف سلك محمي بدون سبب؛ غالبًا تجد تلفًا نتيجة احتكاك أو حرارة أو مياه.

كيف تستخدم الملتيميتر في كشف الشورت؟

الملتيميتر مفيد جدًا، لكن لازم تختار الاختبار المناسب وتفهم هل الدائرة Powered أم مفصولة.

اختبار المقاومة مع فصل الكهرباء

بعد فصل البطارية وعزل الدائرة حسب مخطط الشركة، يمكن قياس المقاومة بين مسار Power والأرضي.

لكن هنا لازم تكون حذر: بعض الأحمال والوحدات الإلكترونية تعطي مسارات مقاومة طبيعية، لذلك قراءة مقاومة منخفضة لا تعني دائمًا Short مباشر بدون فصل الأحمال.

اختبار Continuity

يمكن استخدامه لتتبع سلك أو تأكيد عدم وجود قطع، لكن Beep وحده لا يثبت وجود شورت لأن بعض المكونات لها مقاومة منخفضة طبيعيًا.

ليه Ohms وحدها ممكن تخدعك؟

الدوائر الحديثة تحتوي على:

• Motors.
• Solenoids.
• Modules.
• Heating elements.
• Capacitors.

وبعضها يكوّن مسارًا منخفض المقاومة طبيعيًا.

لذلك التشخيص الصحيح يعتمد على فصل فروع الدائرة ومعرفة مخططها، وليس مجرد Touch Probe إلى الأرضي والقول إن هناك Short.

اختبار Voltage Drop: إمتى يفيد؟

Voltage Drop لا يُستخدم أساسًا لإثبات Short مباشر، لكنه ممتاز لاكتشاف مقاومة عالية ووصلات سيئة بعد إصلاح الدائرة.

Fluke تؤكد أن اختبار Voltage Drop يجب أن يتم بينما التيار يمر في الدائرة؛ قياس المقاومة والدائرة متوقفة قد لا يكشف القيود التي تظهر تحت الحمل. :contentReference[oaicite:3]{index=3}

بعد إصلاح الشورت وإعادة تشغيل الحمل، اختبر:

• Power side.
• Ground side.
• Connectors.
• Relay contacts.

ده يمنع إصلاح الشورت مع ترك Connection محروق أو مقاومة عالية تسبب عطلًا جديدًا.

فيوز بيضرب بسبب موتور كهربائي

أحيانًا مفيش سلك عريان ولا Short مباشر.

الموتور نفسه قد يسحب Current عالي بسبب:

• Bearing ثقيل.
• Rotor محشور.
• Fan blade محشورة.
• ملفات داخلية تالفة.

أمثلة:

• مروحة الردياتير.
• Blower Motor.
• موتور المساحات.
• موتور الزجاج.
• طرمبة كهربائية.

في الحالة دي الفيوز يؤدي وظيفته الطبيعية ويحمي الدائرة من الحمل الزائد.

فيوز المروحة بيضرب باستمرار

ابدأ بفحص:

• حرية دوران المروحة.
• موتور المروحة.
• Relay.
• Connector.
• الضفيرة قرب الردياتير.

المياه والحرارة في مقدمة السيارة يجعلوا المنطقة معرضة لتلف الفيش والأسلاك.

فيوز التكييف بيضرب

حسب تصميم السيارة، الدائرة قد تحتوي على:

• Compressor clutch.
• Relay.
• Blower.
• Control module.

لو الفيوز يضرب لحظة تشغيل A/C تحديدًا، راقب الحمل الذي يتم تشغيله في نفس اللحظة.

فيوز طلمبة البنزين بيضرب

الأسباب المحتملة:

• Fuel Pump تسحب تيارًا زائدًا.
• سلك Power ملامس للشاسيه.
• Relay.
• Connector أعلى التانك.
• مياه أو سخونة في الفيشة.

لا تغير الطلمبة قبل قياس التيار وفحص الدائرة.

فيوز الأنوار بيضرب

ركز على:

• فيش المصابيح.
• الضفيرة خلف الفانوس.
• تعديل LED أو Xenon غير صحيح.
• أسلاك تعرضت لحادث.
• Trailer wiring إن وجد.

التعديلات غير الأصلية من أكثر الأشياء التي يجب مراجعتها عندما يبدأ العطل بعد تركيب Accessory جديد.

فيوز بيضرب بعد غسيل الموتور أو المطر

المياه قد تدخل:

• Fuse box.
• Connectors.
• Relay sockets.
• ضفيرة تالفة العازل.

وجود مياه لا يعني دائمًا Short دائم؛ أحيانًا المشكلة تظهر فقط أثناء البلل ثم تختفي بعد الجفاف.

افحص آثار الرطوبة والتآكل الأخضر داخل الفيش، ولا تكتفِ بتجفيف السطح الخارجي.

فيوز بيضرب بعد تركيب شاشة أو إنذار

لو المشكلة بدأت بعد تعديل كهربائي، ارجع أولًا إلى مكان التعديل.

أخطاء شائعة:

• أخذ Power من فيوز غير مناسب.
• سلك بدون حماية.
• Ground ضعيف.
• وصلة مكشوفة.
• Fuse Tap مركب بشكل خاطئ.

الإكسسوارات يجب أن يكون لها حماية مناسبة وعدم تحميل دائرة أصلية بأكثر من تصميمها.

هل الأرضي الضعيف يضرب الفيوز؟

الأرضي الضعيف عادة يسبب Voltage Drop وأداء ضعيف أو قراءات غريبة أكثر من كونه سببًا مباشرًا لشورت Power-to-Ground.

لكن سوء الأرضي قد يجعل بعض الأحمال تعمل بشكل غير طبيعي أو تبحث عن مسار عودة آخر، لذلك فحص الأرضي مهم في التشخيص الكهربائي. Fluke تشير إلى أن مشاكل Ground Voltage Drop يمكن أن تسبب أعطالًا كهربائية متعددة وأكوادًا كاذبة. :contentReference[oaicite:4]{index=4}

راجع فحص أرضي السيارة واختبار Voltage Drop.

هل الريلاي ممكن يسبب احتراق الفيوز؟

نعم إذا كان هناك Short داخلي أو لو الحمل الذي يشغله الريلاي يسحب تيارًا زائدًا.

لكن مجرد أن الريلاي موجود في نفس الدائرة لا يعني أنه السبب.

افحص:

• Control coil.
• Contacts.
• Socket.
• Load بعد الريلاي.

هل الكمبيوتر ECU ممكن يسبب ضرب الفيوز؟

ممكن، لكن ده من آخر الاحتمالات وليس أولها.

قبل اتهام ECU:

• افحص Power wire.
• Ground.
• Shared sensors.
• Solenoids على نفس الفيوز.
• المياه داخل الفيش.
• الضفيرة.

تغيير وحدة كمبيوتر قبل عزل الدائرة ممكن يؤدي لتلف الوحدة الجديدة لو الشورت ما زال موجودًا.

هل ممكن الشورت يكون متقطع؟

نعم، ودي أصعب الحالات.

قد يظهر فقط مع:

• مطبات.
• لف الدركسيون.
• اهتزاز المحرك.
• فتح باب أو شنطة.
• حرارة عالية.
• مياه.

في الحالات دي استخدم Wiggle Test بشكل منظم مع مراقبة الدائرة، لأن تحريك الضفيرة قد يكشف نقطة الاحتكاك. اختبارات الاستمرارية أثناء تحريك الأسلاك تستخدم أيضًا لاكتشاف الأعطال المتقطعة. :contentReference[oaicite:5]{index=5}

ليه الشورت يظهر مع المطبات؟

غالبًا سلك عازلُه متآكل لكنه لا يلمس الشاسيه طوال الوقت.

مع حركة السيارة يلامس المعدن للحظة، فيرتفع التيار ويحترق الفيوز.

ابحث عن:

• ضفيرة غير مثبتة.
• Clips مكسورة.
• سلك محشور تحت مسمار.
• احتكاك بحافة معدنية.

هل فحص الفيوز بالعين كفاية؟

لا دائمًا.

الفيوز قد يبدو سليمًا بصريًا لكن يكون هناك قطع صغير غير واضح.

الملتيميتر في Continuity أو Ohms أكثر موثوقية للتحقق من الفيوز نفسه. :contentReference[oaicite:6]{index=6}

بعد إصلاح الشورت اعمل إيه؟

1. ركب فيوز بالقيمة الأصلية.
2. شغل الدائرة تدريجيًا.
3. راقب أي سخونة أو رائحة.
4. قِس Voltage Drop على التغذية والأرضي إذا كان الحمل يعمل ببطء.
5. ثبت الضفيرة بعيدًا عن الحرارة والحواف.
6. اعزل الإصلاح بطريقة مناسبة للسيارات.
7. أعد الاختبار على Road Test إذا كان العطل متقطعًا.

إصلاح السلك: لحام ولا وصلة Crimp؟

طريقة الإصلاح تعتمد على موقع السلك وتعليمات الشركة.

الأهم:

• استخدام مقطع سلك مماثل.
• وصلة Automotive Grade.
• حماية من الرطوبة.
• عدم ترك النحاس مكشوفًا.
• عدم شد السلك.

وفي دوائر CAN أو Airbag أو إشارات حساسة، لا تستخدم طريقة إصلاح عامة بدون الرجوع لإجراء الشركة.

أخطاء خطيرة أثناء تشخيص فيوز بيضرب

• تركيب فيوز أمبير أعلى.
• توصيل سلك بدل الفيوز.
• تغيير ECU قبل عزل الشورت.
• قص الضفيرة عشوائيًا.
• اختبار Resistance على دائرة عليها كهرباء.
• استخدام Test Light غير مناسبة على دوائر الكمبيوتر.
• ثقب الأسلاك في أماكن كثيرة بدون إصلاح العازل.
• تجاهل Accessory تم تركيبه مؤخرًا.

Fluke تحذر كذلك من أن Test Lights ليست مناسبة لتشخيص بعض دوائر الكمبيوتر وقد تسبب ضررًا، ولذلك يفضل DMM عالي المقاومة في الدوائر منخفضة التيار. :contentReference[oaicite:7]{index=7}

خريطة تشخيص سريعة حسب توقيت احتراق الفيوز

الأسئلة الشائعة عن الفيوز الذي يضرب باستمرار

ليه الفيوز الجديد بيضرب فورًا؟

غالبًا يوجد قصر ثابت في الدائرة أو مكون يسحب تيارًا مرتفعًا جدًا. لا تستمر في تركيب فيوزات جديدة؛ حدد الدائرة وافصل الأحمال حتى تعزل الفرع المسبب.

هل أركب فيوز أمبير أعلى؟

لا. زيادة قيمة الفيوز تلغي جزءًا من حماية الدائرة وقد تسمح للأسلاك بالسخونة أو الذوبان قبل أن يفصل الفيوز.

إزاي أعرف إن عندي شورت في الضفيرة؟

حدد توقيت احتراق الفيوز، ثم استخدم مخطط الدائرة وافصل الأحمال والفيش بالتدريج. الفحص البصري وقياسات الملتيميتر وWiggle Test تساعد في تحديد منطقة الشورت.

هل الملتيميتر يكشف الشورت؟

نعم، لكنه لا يعتمد على اختبار واحد. يمكن استخدام المقاومة أو Continuity بعد فصل التغذية وعزل الأحمال، مع فهم مخطط الدائرة لأن بعض المكونات تعطي مقاومة منخفضة طبيعيًا.

هل الريلاي يسبب ضرب الفيوز؟

ممكن إذا كان به قصر داخلي أو إذا كان الحمل بعده يسحب تيارًا زائدًا، لذلك افصل الريلاي وحدد هل المشكلة في دائرة التحكم أم الحمل.

هل ضعف الأرضي يحرق الفيوز؟

ضعف الأرضي غالبًا يسبب Voltage Drop وأداءً ضعيفًا أكثر من قصر مباشر، لكنه قد يؤدي لسلوك كهربائي غير طبيعي، لذلك لا تهمل فحص الأرضي.

ليه الفيوز بيضرب مع المطبات؟

غالبًا يوجد سلك عازلُه متآكل ويلامس جسم السيارة عند حركة الضفيرة. راجع نقاط الاحتكاك والـClips والأجزاء القريبة من الحواف المعدنية.

هل ممكن موتور مروحة يضرب الفيوز بدون شورت في السلك؟

نعم. موتور محشور أو تالف داخليًا قد يسحب تيارًا أعلى من الطبيعي فيفصل الفيوز لحماية الدائرة.

الخلاصة

لما الفيوز يضرب باستمرار، الفيوز غالبًا مش هو المشكلة؛ هو بيحميك من المشكلة.

ابدأ بقيمة الفيوز الصحيحة، وحدد متى يحترق، واعرف كل الأحمال على نفس الدائرة، ثم افصلها واحدًا واحدًا وافحص الضفيرة والريلاي والمكون قبل استبدال أي جزء.

لا تستخدم فيوز أكبر، ولا سلكًا بدل الفيوز، ولا تقطع الضفيرة عشوائيًا. التشخيص المنظم باستخدام Wiring Diagram وMultimeter وعزل فروع الدائرة أسرع وأأمن من تغيير القطع بالتخمين.
