ضفيرة كهرباء السيارة: أعراض التلف وأسباب الأعطال وطريقة الفحص والإصلاح

لما جهاز الفحص يطلع أكواد لحساسات مختلفة، أو العربية تفصل مرة وتشتغل مرة، أو كهربائي يقول لك:

«العيب في الضفيرة.»

المشكلة إن كلمة ضفيرة واسعة جدًا.

ممكن يكون عندك سلك واحد مجروح، طرف داخل فيشة واسع، نقطة أرضي مؤكسدة، مياه داخل Connector، أو قطع داخلي في كابل لا يظهر إلا لما الموتور يسخن أو العربية تهتز.

وفي المقابل، ممكن فعلًا تكون مجموعة كبيرة من الضفيرة تعرضت لحريق أو مياه أو حادث وتحتاج إصلاحًا كبيرًا أو استبدالًا.

عشان كده في دليل أعطال.كوم ده هنفهم ضفيرة العربية من البداية، أعراض مشاكلها، أسباب التلف، وإزاي الفني يفرق بين حساس تالف وسلك تالف وكنترول سليم بيتظلم بسبب توصيل كهربائي سيئ.

ما هي ضفيرة كهرباء السيارة؟

Wiring Harness هي مجموعة منظمة من الأسلاك والفيش والأطراف الكهربائية التي تربط مكونات السيارة ببعضها.

بدل ما كل حساس أو موتور أو وحدة تحكم يكون له سلك عشوائي ممتد في العربية، الأسلاك تُجمع في مسارات وضفائر، وتتغطى بمواد حماية وتثبت في نقاط محددة بعيدًا قدر الإمكان عن الحرارة والأجزاء المتحركة والحواف الحادة.

والعربية الحديثة ممكن تحتوي على أكثر من ضفيرة فرعية وليس «ضفيرة واحدة» فقط.

هل كابل الأرضي جزء من الضفيرة؟

من الناحية العملية لازم يدخل ضمن تشخيص كهرباء العربية حتى لو كان كابلًا منفصلًا عن Main Harness.

العربية محتاجة مسار موجب ومسار أرضي سليم علشان الدائرة الكهربائية تكتمل.

نقطة أرضي مؤكسدة أو كابل أرضي مقاومته عالية ممكن يعمل:

• هبوط جهد.
• تشغيل متقطع.
• ضعف مارش.
• قراءات حساسات غير منطقية.
• أكواد اتصال.
• لمبات تحذير متعددة.

وعشان كده تشخيص الضفيرة من غير فحص Grounds تشخيص ناقص.

أعراض تلف ضفيرة كهرباء السيارة

مفيش عرض واحد اسمه «علامة مؤكدة إن الضفيرة بايظة».

لكن بعض السيناريوهات ترفع الشك في الأسلاك والفيش بدرجة كبيرة.

هل عطل الحساس ممكن يكون من الضفيرة وليس الحساس؟

نعم، ودي من أهم الأفكار في تشخيص السيارات الحديثة.

لو جهاز الفحص كتب مثلًا Circuit Low أو Circuit High أو Open Circuit، الكود بيوصف اللي الكنترول شايفه في الدائرة، مش بالضرورة يقول إن جسم الحساس نفسه تالف.

الدائرة ممكن يكون فيها:

• قطع في السلك.
• Short to Ground.
• Short to Power.
• ضعف تغذية.
• أرضي غير سليم.
• Terminal واسع داخل الفيشة.
• تآكل أو مياه.
• الحساس نفسه تالف.

يعني لما يظهر كود حساس كامة أو كرنك أو حرارة:

«غير الحساس» مش أول خطوة تلقائية.

إيه اللي بيبوظ ضفيرة العربية؟

1. الحرارة

ضفيرة الموتور بتعيش بجوار مصدر حرارة كبير، ومع مرور السنوات ممكن العازل والفيش البلاستيك يفقدوا المرونة أو يتشققوا، خصوصًا لو المسار اتغير بعد صيانة وأصبح قريبًا من الشكمان أو جزء ساخن.

2. الاحتكاك والاهتزاز

لو Clip تثبيت اتكسر والضفيرة بدأت تحك في جسم معدني، العازل ممكن يتآكل تدريجيًا لحد ما النحاس يلمس الشاسيه.

والنتيجة ممكن تكون Short يظهر فقط مع حركة الموتور أو المطبات.

3. المياه والرطوبة

المياه مش لازم تحرق حاجة فورًا.

ممكن تدخل Connector، وبعد فترة يبدأ تآكل الـPins وزيادة مقاومة التلامس.

وفي الحالات المتقدمة ممكن التآكل يمتد داخل السلك نفسه تحت العازل.

4. زيت أو مياه تبريد داخل الفيش

أي تسريب يصل إلى Connector أو مسار الأسلاك ممكن يسبب تلوثًا أو تلفًا للعازل أو يؤثر على جودة الاتصال حسب نوع السائل والمكونات.

5. القوارض

الفئران والقوارض ممكن تقرض عازل الأسلاك، خصوصًا في عربية بتركن لفترات طويلة أو في مكان فيه قوارض.

والعطل وقتها ممكن يكون من سلك واحد صغير جدًا داخل ضفيرة كبيرة.

6. حادث أو فك وتركيب سابق

بعد إصلاح حادث ممكن الضفيرة تتمد، تتضغط خلف قطعة صاج، أو تتثبت في مسار غلط.

وأحيانًا المشكلة لا تظهر وقت الإصلاح وإنما بعد شهور من الاهتزاز.

7. تركيب إكسسوارات بطريقة غلط

من أشهر أسباب مشاكل الكهرباء بعد ما العربية تخرج من المصنع:

• شاشة Android.
• إنذار.
• جهاز GPS.
• زينون أو LED غير مناسب.
• Amplifier أو Sound System.
• كاميرات إضافية.

المشكلة مش في الإكسسوار نفسه بالضرورة، لكن في طريقة التوصيل لو الفني قطع الضفيرة الأصلية أو أخذ كهرباء من دائرة مش مصممة للحمل.

أخطر حاجة: تغيير قيمة الفيوز

الفيوز موجود أساسًا لحماية الدائرة والأسلاك من التيار الزائد.

لو بيقطع باستمرار، لازم تعرف سبب زيادة التيار أو الـShort.

تركيب فيوز أكبر ممكن يسمح للسلك نفسه يسخن قبل ما الفيوز يفصل، وده يحول عطل كهربائي إلى عازل سايح أو ضفيرة محروقة.

ليه الضفيرة ممكن تعمل العطل مرة وتختفي مرة؟

دي نقطة مهمة لأن ناس كتير متخيلة إن السلك يا إما سليم يا إما مقطوع بالكامل.

لكن عمليًا ممكن يكون السلك:

• مقطوع من الداخل وبعض الشعيرات لسه متصلة.
• الـTerminal واسع وبيفصل مع الاهتزاز.
• فيه أكسدة تزود المقاومة.
• القطع يتحرك مع اهتزاز الموتور.
• التوصيل يتأثر بالتمدد الحراري.

وبالتالي العربية ممكن تمشي أسبوع من غير مشكلة، وبعد مطب أو سخونة معينة يظهر العطل.

عشان كده Intermittent Fault من أصعب أنواع أعطال الكهرباء.

العربية بتطلع أكواد كتير مرة واحدة.. هل الضفيرة السبب؟

لو ظهرت أخطاء في عدة أنظمة في نفس اللحظة، بدل ما تغير أربع حساسات، ابحث الأول عن الحاجة المشتركة بينهم.

ممكن تكون:

• تغذية كهربائية مشتركة.
• Ground مشترك.
• ريلاي أو فيوز.
• Reference Voltage مشترك في بعض دوائر الحساسات.
• جزء من الضفيرة.
• شبكة اتصال CAN.

وده سبب إن قراءة قائمة الأكواد كمنظومة أهم من التعامل مع كل كود كأنه عطل مستقل.

ضفيرة السيارة وCAN Bus

في السيارات الحديثة، الكنترولات بتتكلم مع بعضها على شبكات اتصال مثل CAN Bus.

يعني ECU وABS وTCM وBCM والعدادات وغيرها ممكن تتبادل بيانات بدل وجود سلك مستقل لكل معلومة.

لو حصلت مشكلة في:

• أسلاك الشبكة.
• Connector.
• تغذية أحد الكنترولات.
• Ground.
• أحد الوحدات نفسها.

ممكن تظهر أكواد Communication تبدأ بحرف U.

لكن وجود U0100 مثلًا لا يعني تلقائيًا:

«غير الضفيرة» أو «الكنترول مات».

لازم الأول نحدد الوحدة الغائبة عن الشبكة وهل لديها Power وGround سليمين.

وعندك مثال متخصص على أعطال.كوم في تشخيص كود U0100 في شيفروليه كروز.

الفرق بين عطل الضفيرة وعطل الأرضي

الاتنين ممكن يعملوا أعراض متشابهة جدًا.

نقطة Ground عليها صدأ أو مفكوكة ممكن تعمل Voltage Drop، والكنترول أو الحساس وقتها يتصرف كأن التغذية نفسها فيها مشكلة.

عشان كده قياس فولت البطارية فقط مش كفاية.

ممكن البطارية تكون 12 فولت سليمة، لكن جزء من الفولت يضيع في نقطة توصيل سيئة وقت مرور تيار.

هنا يظهر دور Voltage Drop Test تحت الحمل.

ليه قياس المقاومة لوحده مش دايمًا كفاية؟

السلك ممكن يعدي اختبار Continuity بسيط، لكن لما الدائرة تسحب تيار حقيقي يظهر هبوط جهد بسبب مقاومة في Connector أو نقطة أرضي.

عشان كده في دوائر القدرة، اختبار Voltage Drop أثناء تشغيل الحمل ممكن يكون أهم من مجرد سماع صفارة الـMultimeter.

وده مهم جدًا مع:

• المارش.
• الدينامو.
• مراوح التبريد.
• موتورات كهربائية.
• Grounds الرئيسية.

لو مشكلتك مرتبطة بالشحن تحديدًا، راجع دليل أعطال الدينامو وفحص منظومة الشحن.

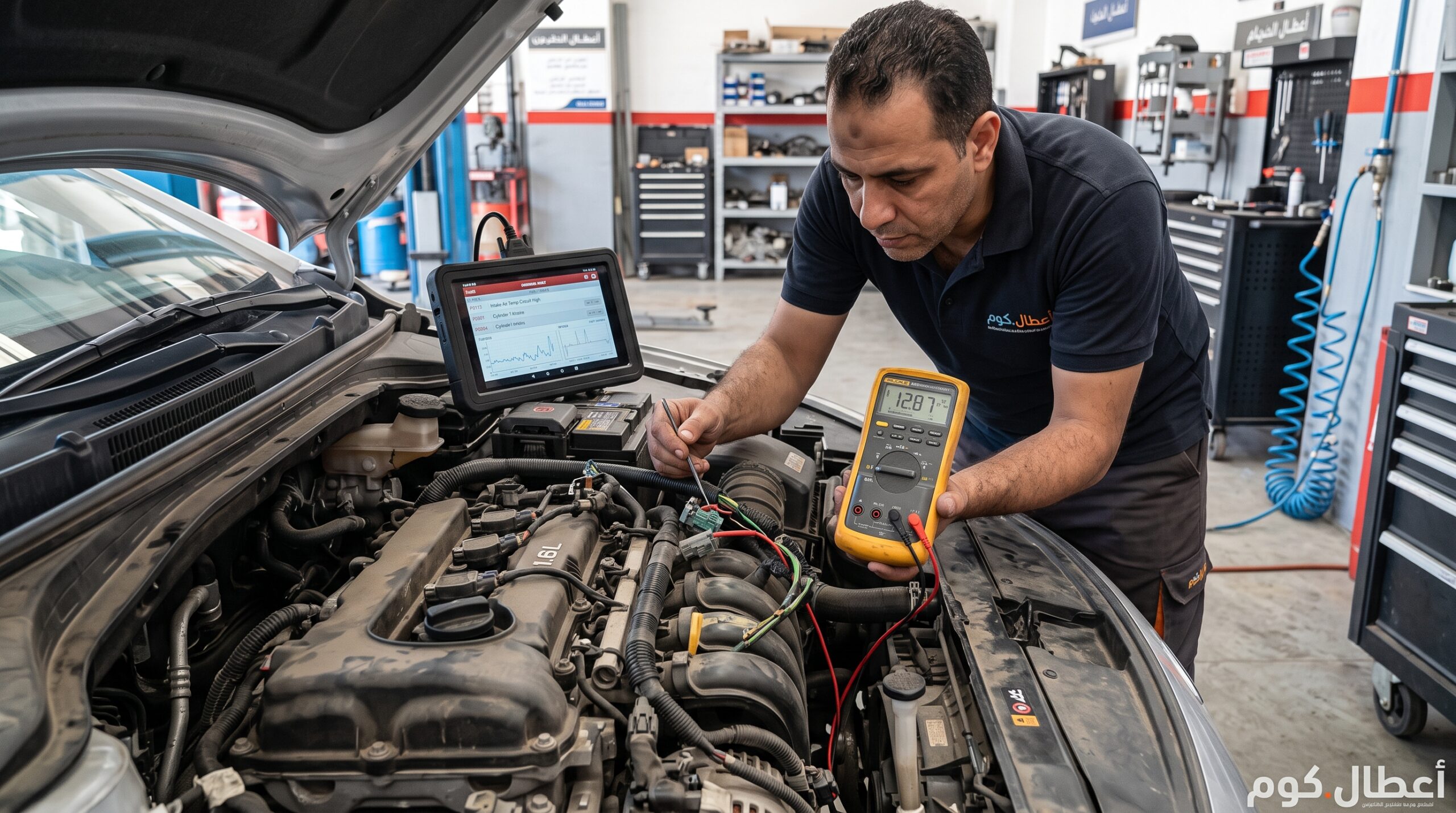

طريقة فحص ضفيرة السيارة خطوة بخطوة

هل ينفع أفحص الضفيرة بجهاز الأعطال فقط؟

لا.

Scanner مهم جدًا، لكنه يقول لك أين تبدأ البحث أكثر مما يقول لك أين السلك المقطوع.

التشخيص الكهربائي الحقيقي ممكن يحتاج:

• Wiring Diagram.
• Multimeter.
• Oscilloscope.
• أدوات Back Probe مناسبة.
• Load Test.
• وأحيانًا أدوات متخصصة لاختبار الشبكات.

مثال: الجهاز يقول إن حساسًا معينًا Signal Low.

ده لسه محتاج تعرف:

الحساس بايظ؟ ولا 5V Reference ناقصة؟ ولا Ground؟ ولا سلك Signal قافل على الأرضي؟

هل هز الضفيرة اختبار مفيد؟

ممكن يكون مفيد جدًا في العطل المتقطع، لكن لازم يتم بشكل منظم.

الفني يراقب:

• Live Data.
• الإشارة على Oscilloscope.
• عمل المحرك.
• اتصال وحدة معينة.

ثم يحرك جزءًا صغيرًا من الضفيرة في كل مرة.

لو العطل ظهر عند منطقة محددة، يتم تضييق البحث هناك.

لكن هز الضفيرة كلها بعنف ثم قول «أهي فصلت» مش تشخيص دقيق.

التمليح والأكسدة في فيش السيارة

لما المياه تدخل فيشة، ممكن تشوف تغير لون أو ترسبات على الأطراف.

المشكلة إن التنظيف الخارجي مش دايمًا كفاية.

لو التآكل دخل داخل الـTerminal أو تحرك داخل شعيرات النحاس تحت العازل، ممكن تحتاج تغيير:

• Terminal.
• Pigtail أو فيشة بجزء من السلك.
• جزء من الضفيرة.
• وفي الحالات الشديدة الضفيرة الفرعية بالكامل.

والأهم تحديد مصدر المياه نفسه، وإلا الفيشة الجديدة هتتعرض لنفس المشكلة.

هل Contact Cleaner يصلح الضفيرة؟

Contact Cleaner مناسب لتنظيف بعض الموصلات حسب المنتج وتعليمات الإصلاح، لكنه مش علاج لسلك مقطوع أو Terminal فقد قوة التلامس أو نحاس متآكل داخليًا.

يعني:

تنظيف الفيشة إجراء صيانة أو جزء من الإصلاح، وليس بديلًا عن تشخيص الضرر.

إصلاح الضفيرة ولا تغييرها كاملة؟

واحدة من أغلى الجمل اللي ممكن تسمعها هي:

«غير الضفيرة كاملة.»

أحيانًا ده فعلًا الحل الصحيح.

لكن مش كل مشكلة محتاجة ضفيرة كاملة.

الطريقة الغلط لإصلاح سلك مقطوع

لف السلكين في بعض، شريط أسود، واقفل الكبوت.

ده ممكن يشتغل النهارده ويرجع يعمل مقاومة أو رطوبة أو قطع بعد فترة.

الإصلاح لازم يراعي:

• مقطع السلك Gauge الصحيح.
• نوع السلك والعزل المناسب للمنطقة.
• طريقة توصيل معتمدة.
• عزل وحماية ضد الرطوبة عند الحاجة.
• تثبيت الضفيرة بعيدًا عن الحرارة والحركة.
• عدم ترك الوصلة مشدودة.

وفي بعض الدوائر، خصوصًا شبكات الاتصال، طريقة الإصلاح نفسها مهمة للحفاظ على خصائص السلك.

أسلاك CAN Bus مش سلكين عاديين

في أجزاء من شبكة CAN هتلاحظ عادة زوج أسلاك ملتف حول بعضه.

شكل وترتيب الأسلاك جزء من تصميم مقاومة التشويش وجودة الإشارة.

عشان كده ما ينفعش تفرد متر من الأسلاك وتعمل وصلة عشوائية وتقول:

«المهم الكهرباء واصلة.»

أي إصلاح في شبكة Data Bus لازم يتبع طريقة إصلاح الشركة المصنعة، خصوصًا في السيارات الحديثة المليانة وحدات إلكترونية.

ضفيرة الإيرباج خط أحمر

أنظمة الإيرباج والشدادات أنظمة سلامة Pyrotechnic، وإجراءات فصل الطاقة والفحص والإصلاح تختلف حسب السيارة.

لو العطل في ضفيرة SRS، اتبع إجراءات المصنع وخلي الفني المختص هو اللي يتعامل معها.

والسيارات الكهربائية والهايبرد؟

في السيارات الكهربائية والهايبرد فيه فرق ضخم بين ضفيرة الـ12V التقليدية وكابلات High Voltage.

الكابلات البرتقالي في السيارات الكهربائية غالبًا مرتبطة بدوائر جهد عالٍ.

هل غسل الموتور يبوظ الضفيرة؟

ضفيرة المحرك مصممة للعمل في بيئة صعبة، لكن ده مش معناه إن كل Connector مصمم لاستقبال ضغط مياه مباشر أو مواد تنظيف عشوائية.

المشكلة غالبًا تظهر لما تدخل المياه داخل:

• الفيش.
• علبة الفيوزات.
• وحدات إلكترونية.
• نقاط سبق فكها أو تلف جوانها.

وبعد الغسيل ممكن العطل يظهر فورًا أو بعد فترة بسبب التآكل.

لذلك تجنب رش ضغط قوي مباشرة على الفيش والكنترولات وعلب الكهرباء.

ضفيرة العربية بعد الحادث

لو العربية عاملة حادث، خصوصًا حادث أمامي، فحص الضفيرة مهم حتى لو كل الأجهزة اشتغلت بعد الإصلاح.

ابحث عن:

• أسلاك مضغوطة بين الصاج.
• ضفيرة اتشدت.
• Connector مكسور.
• مسار اتغير وأصبح قريبًا من ماسورة أو سير أو جزء ساخن.
• وصلات تمت أثناء السمكرة.

المشكلة أحيانًا تظهر بعد عدة أشهر مش يوم استلام العربية.

علامات تخليك توقف العربية وتفحص الكهرباء فورًا

• ريحة بلاستيك أو سلك محروق.
• دخان من منطقة الأسلاك أو علبة الفيوزات.
• فيوز رئيسي يتكرر احتراقه.
• سلك أو Connector حرارته مرتفعة بصورة غير طبيعية.
• أجزاء من الضفيرة عازلها سايح.
• فصل كهرباء رئيسية أثناء السير.

في الحالات دي الموضوع مش مجرد Check Engine محتاج يتأجل لأسبوع.

غيرت الحساس ولسه نفس الكود موجود.. أعمل إيه؟

دي واحدة من أشهر اللحظات اللي لازم عندها توقف تغيير قطع.

لو ركبت حساس صحيح ومتوافق والعطل ما زال موجودًا:

ارجع للدائرة نفسها.

افحص:

• Power أو Reference Voltage.
• Ground.
• Signal Wire.
• Continuity.
• Short to Ground أو Power.
• Connector والـPins.
• ثم مدخل الكنترول عند الحاجة وفق مخطط المصنع.

مش منطقي تغير حساس ثاني وثالث قبل اختبار الثلاثة أسلاك اللي بيخلوه يشتغل.

هل عطل المارش ممكن يكون من الضفيرة؟

ممكن المشكلة تكون في كابل القدرة أو الأرضي أو دائرة التحكم بدل المارش نفسه.

لو عندك مشكلة تشغيل، راجع دليل أعطال المارش والفرق بينه وبين البطارية والكهرباء قبل تغيير Starter كامل.

جدول تشخيص سريع لمشاكل ضفيرة السيارة

منهج أعطال.كوم قبل ما تغير ضفيرة كاملة

هذه الفقرة تصف منهجًا عمليًا للتشخيص وليست ادعاءً بإجراء إصلاح شخصي لكل حالة مذكورة.

الأسئلة الشائعة

ما أعراض تلف ضفيرة السيارة؟

تشمل الأعراض المحتملة أعطالًا متقطعة، لمبات تحذير متعددة، أكواد حساسات رغم سلامتها، فقد اتصال بين وحدات التحكم، عدم تشغيل بعض الأجهزة، فيوزات تتكرر في القطع أو توقف المحرك في بعض الحالات.

هل الضفيرة ممكن تخلي العربية متدورش؟

نعم، لو الخلل يؤثر على تغذية ECU أو حساس أساسي أو دائرة تشغيل أو أرضي مهم. لكن عدم تشغيل السيارة له أسباب كثيرة، لذلك لازم تحديد الدائرة المفقودة أولًا.

هل الضفيرة ممكن تخلي العربية تبطل وهي ماشية؟

نعم في بعض الحالات، مثل انقطاع تغذية وحدة التحكم أو إشارة حساس أساسي أو Ground، لكن العرض وحده لا يثبت أن الضفيرة هي السبب.

هل ينفع إصلاح ضفيرة السيارة؟

ينفع في كثير من الأعطال الموضعية إذا تم تحديد الجزء التالف واستخدام طريقة الإصلاح والأسلاك والأطراف المناسبة. أما الضرر الواسع بسبب حريق أو مياه أو حادث فقد يستدعي استبدال جزء أكبر أو الضفيرة.

هل تغيير الضفيرة أفضل من إصلاحها؟

مش دائمًا. القرار يعتمد على مدى الضرر ومكانه وتعليمات المصنع وجودة الضفيرة الحالية. تغيير ضفيرة كاملة بسبب Terminal واحد تالف ممكن يكون غير ضروري.

هل المياه تبوظ ضفيرة السيارة؟

المياه والرطوبة ممكن تسبب تآكلًا داخل الموصلات والأطراف، وفي الحالات المتقدمة قد يمتد التلف داخل الأسلاك نفسها.

هل كود الحساس يعني الحساس نفسه بايظ؟

لا. بعض الأكواد تشير إلى مشكلة في الدائرة، والتي يمكن أن تنتج عن الحساس أو الأسلاك أو الفيشة أو التغذية أو الأرضي.

هل الملتيميتر كفاية لفحص الضفيرة؟

يكفي لاختبارات كثيرة مثل الفولت والمقاومة وVoltage Drop، لكن بعض إشارات الحساسات وشبكات الاتصال تحتاج Oscilloscope أو جهاز تشخيص وأحيانًا معدات أكثر تخصصًا.

إزاي أعرف إن المشكلة أرضي؟

الفحص الصحيح يشمل حالة نقطة الأرضي واختبار Voltage Drop تحت الحمل ومقارنتها بمواصفات الدائرة. مجرد النظر للكابل مش كفاية.

الخلاصة

المصادر الفنية

• HELLA TechWorld – Electrical Ground Troubleshooting and Voltage Drop.
• HELLA TechWorld – Sensor Wiring and Connector Diagnostics.
• HELLA TechWorld – Wiring Harness Moisture and Connector Corrosion Case Studies.
• تعليمات مصنع السيارة ومخططات الأسلاك الخاصة بالموديل هي المرجع النهائي لأي قياسات أو إصلاحات.
