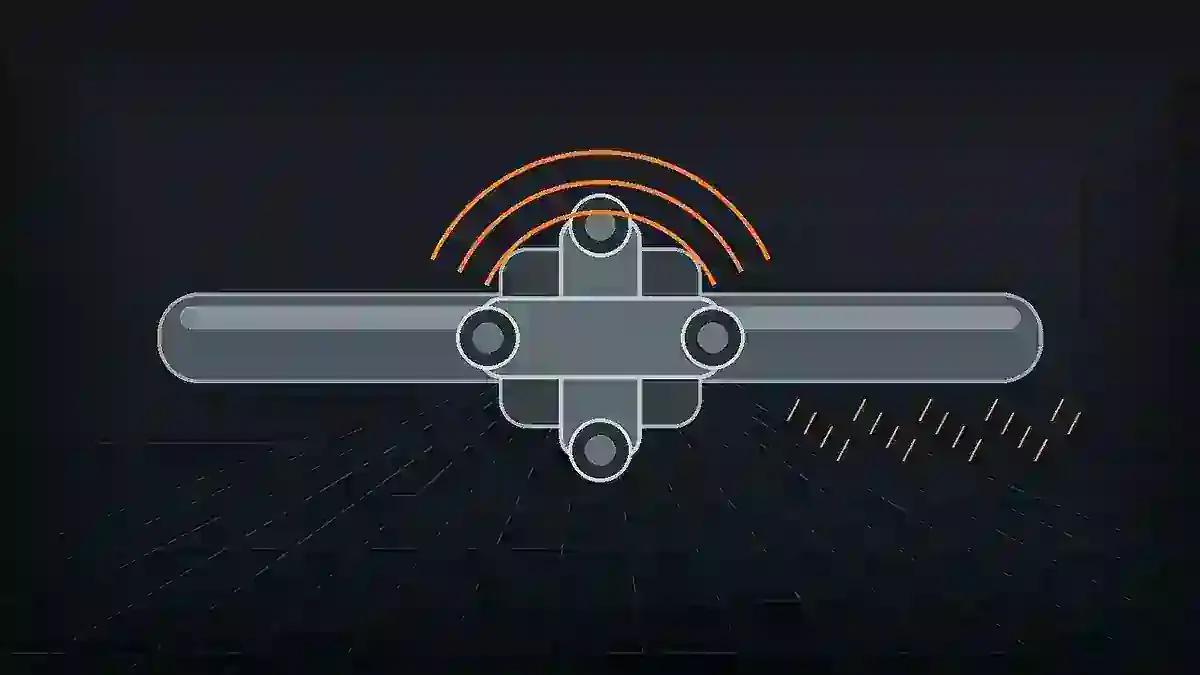

صليبة الكردان أو U-Joint جزء صغير في عمود الكردان لكنه قادر على صنع رجة وطقة مزعجتين جدًا إذا ظهر به لعب أو تيبس. المشكلة أن أعراضه قد تختلط مع الكاوتش، الفتيس، قواعد المحرك أو حتى الدفرنس، خصوصًا في سيارات الدفع الخلفي والرباعي. هذا الدليل يشرح كيف تفرق بين صليبة الكردان ومصادر الرجة الأخرى، ومتى يكون تغيير الصليبة كافيًا ومتى يجب فحص عمود الكردان كاملًا.
ما وظيفة صليبة الكردان؟
عمود الكردان ينقل العزم من الفتيس أو علبة التحويل إلى الدفرنس، والصليبة تسمح للعمود بنقل الحركة مع وجود زاوية بين الأجزاء المتحركة. من دونها سيصبح تغير زاوية التعليق أو وضع مجموعة الدفع مشكلة ميكانيكية مباشرة. وجود Bearing Cups وإبر داخلية يسمح بالحركة الدورانية، لكن الجفاف أو التآكل أو الصدأ يمكن أن يصنع لعبًا أو تيبسًا.
أعراض تلف صليبة الكردان
- طقة عند التعشيق من P أو N إلى D أو R في سيارات أوتوماتيك، بعد استبعاد الخلوص الطبيعي وباقي مجموعة الدفع.
- رجة أو اهتزاز يزيد مع السرعة أو الحمل.
- صوت تخبيط عند رفع القدم من البنزين ثم الضغط مرة أخرى.
- صرير دوري مع الحركة في بعض حالات الجفاف.
- لعب محسوس عند لف عمود الكردان باليد والسيارة مؤمنة.
- اهتزاز من منتصف السيارة بدل الدركسيون فقط.
كيف تفرق بين صليبة الكردان وترصيص الكاوتش؟
رجة الكاوتش والترصيص ترتبط غالبًا بسرعة السيارة وتظهر في نطاق سرعة محدد، وقد تشعر بها في الدركسيون أو الهيكل. رجة الكردان قد ترتبط أيضًا بالسرعة، لكنها كثيرًا ما تتغير مع الحمل: تزيد عند التسارع أو عند انتقال العزم. لو الرجة عندك تظهر على 80 أو 100 أو 120 بغض النظر عن الدعس، راجع أولًا دليل رجة السيارة على سرعات 80 و100 و120.
الفرق بين عطل الصليبة وعطل الدفرنس
| العرض | صليبة الكردان | الدفرنس |
|---|---|---|
| طقة عند انتقال الحمل | شائعة مع وجود لعب | ممكنة مع Backlash زائد |
| ونة مستمرة مع السرعة | أقل نموذجية | أكثر ارتباطًا بالبلي أو التروس |
| لعب واضح عند الصليبة | علامة مباشرة | لا |
| تغير الصوت بين السحب والتهدئة | ممكن | شائع في بعض أعطال التروس والبلي |
الفرق بين الصليبة وقواعد المحرك أو الفتيس
قاعدة موتور أو فتيس تالفة قد تسبب خبطة عند D/R أو عند بداية الحركة، لكنها عادة ترتبط بحركة مجموعة المحرك نفسها. افحص حركة المحرك عند التعشيق تحت شروط أمان مناسبة، ثم افحص خلوص الكردان والصليبات. لا تحكم على الصليبة من “الطقة” فقط.
طريقة فحص صليبة الكردان
فحص اللعب
بعد تأمين السيارة بطريقة صحيحة ومنع الحركة، يمسك الفني أجزاء العمود على جانبي الصليبة ويحاول تحريكها عكس بعض. أي Play محسوس في Bearing Cups يحتاج تقييمًا.
فحص التيبس
الصليبة قد تتلف من دون لعب كبير؛ الإبر الداخلية يمكن أن تصدأ أو تتجمد جزئيًا. عند فك العمود يجب أن تتحرك الصليبة بسلاسة من دون نقاط قاسية أو تعليق.
فحص الصدأ ومسحوق المعدن
ظهور صدأ أحمر حول Cups أو آثار شحم متسرب قد يشير إلى تلف مانع الأتربة أو جفاف داخلي.
فحص اتزان عمود الكردان
إذا تم تغيير الصليبة واستمرت الرجة، افحص استقامة العمود، الأوزان الملحومة، Center Bearing إن وجد، وزوايا التشغيل. Dana/Spicer تؤكد أن جودة الـU-Joint والتوازن والزوايا تؤثر مباشرة في اهتزاز مجموعة نقل الحركة.
هل تغيير الصليبة وحدها يكفي؟
يكفي إذا كان العمود مستقيمًا، قواعد التثبيت سليمة، Seats غير متآكلة، ولا توجد مشكلة في Center Bearing أو Slip Yoke. أما إذا أدى اللعب فترة طويلة إلى تآكل اليوك، فتركيب صليبة جديدة داخل مكان واسع لن يحل المشكلة.
هل صليبة الكردان تسبب رجة عند التسارع؟
نعم، خصوصًا إذا كان اللعب أو التيبس يؤثر تحت الحمل. لكن رجة التسارع قد تأتي أيضًا من CV Joints، قواعد المحرك، الكاوتش أو مشاكل الفتيس، لذلك الفحص أساسي.
متى تصبح الحالة خطرة؟
إذا كان هناك لعب كبير، صوت خبط قوي، أو إحساس أن العمود يتحرك بعنف، لا تؤجل الإصلاح. فشل U-Joint بالكامل قد يفصل جزءًا من عمود الكردان أو يسبب أضرارًا في أجزاء أخرى من مجموعة الدفع.
لماذا تتلف صليبة الكردان؟
- العمر والمسافات الطويلة.
- جفاف الشحم في الأنواع القابلة للتشحيم أو فشل مانع الأتربة.
- مياه وطين وصدأ في سيارات الطرق الوعرة.
- زوايا تشغيل غير صحيحة بعد تعديل ارتفاع السيارة.
- اهتزاز مستمر أو عمود غير متزن.
- أحمال وصدمات قوية في مجموعة الدفع.
هل تحتاج الصليبة تشحيمًا دوريًا؟
بعض الصليبات Sealed ولا تحتوي على Grease Fitting، وبعضها قابل للتشحيم. اتبع نوع القطعة وتعليمات الصانع؛ لا تفترض أن كل U-Joint يحتاج نفس الصيانة.
ما هو Center Bearing ومتى يسبب نفس الرجة؟
بعض أعمدة الكردان الطويلة تكون مقسمة إلى جزأين وبينهما Center Bearing أو حامل وسيط. لو المطاط المحيط بالحامل تشقق أو البلية نفسها بدأت تخشن، قد تظهر رجة أو خبطة تشبه صليبة الكردان، خصوصًا عند بداية الحركة أو تحت الحمل. لذلك في عمود من قطعتين لا يكفي فحص الصليبات؛ افحص الحامل الوسيط وحركته ومحاذاته أيضًا.
ما معنى Phasing في عمود الكردان؟
Phasing يعني أن شوك الصليبات على أجزاء العمود مركبة في الزاوية الصحيحة بالنسبة لبعضها. لو تم فك العمود وتركيبه على وضع خاطئ، يمكن أن تتولد سرعة زاوية غير متجانسة واهتزاز حتى لو الصليبات جديدة. لهذا السبب مهم تعليم مواضع العمود قبل الفك والرجوع إلى علامات المصنع أو دليل الخدمة بدل تركيبه عشوائيًا.
زوايا الكردان ولماذا تظهر الرجة بعد رفع السيارة؟
تعديل ارتفاع سيارة دفع خلفي أو رباعي يغير زاوية عمود الكردان بالنسبة للفتيس والدفرنس. الصليبة تستطيع العمل بزاوية، لكن زيادة الزاوية أو اختلاف زاويتي الطرفين بشكل غير مناسب قد يصنع اهتزازًا دوريًا ويقصر عمر الـU-Joint. لو الرجة ظهرت بعد Lift Kit أو تغيير يايات/مساعدين، افحص Operating Angles بدل تغيير صليبات فقط.
الرجة مع السرعة أم مع الحمل؟
| متى تظهر الرجة؟ | الاحتمالات الأقوى التي تبدأ بفحصها |
|---|---|
| عند سرعة محددة حتى بدون دعس | كاوتش، ترصيص، عمود كردان غير متزن، بلي |
| تزيد عند الدعس وتخف عند رفع القدم | صليبة، زاوية كردان، قواعد، دفرنس |
| خبطة واحدة عند D/R | خلوص U-Joint، قواعد موتور/فتيس، Backlash دفرنس |
| ونة ثابتة تزيد مع السرعة | بلي عجل، كاوتش، بلي/تروس دفرنس |
| رجة بعد إصلاح الكردان مباشرة | Phasing، اتزان، تركيب العمود أو أوزانه |
كيف تفحص عمود الكردان كاملًا وليس الصليبة فقط؟
- افحص كل U-Joint بحثًا عن Play أو تيبس أو صدأ حول Bearing Cups.
- افحص Center Bearing إن وجد، والمطاط المحيط به.
- راجع Slip Yoke بحثًا عن تآكل أو حركة غير طبيعية.
- افحص أوزان الاتزان الملحومة على العمود؛ سقوط وزن صغير قد يصنع رجة كبيرة.
- تأكد أن العمود غير مخبوط أو معوج.
- راجع Phasing وعلامات التركيب إذا سبق فك العمود.
- قِس زوايا التشغيل إذا السيارة معدلة الارتفاع أو تغيرت قواعد مجموعة الدفع.
ما هو Slip Yoke ولماذا قد يسبب طقة؟
في بعض التصاميم يسمح Slip Yoke لعمود الكردان بتغيير طوله الفعال مع حركة التعليق. جفاف السطح المنزلق أو وجود تآكل قد يسبب إحساس Stick-Slip أو طقة عند انتقال الحمل. هذه الحالة تختلف عن Play في الصليبة، لذلك التشحيم أو الإصلاح الصحيح يعتمد على تصميم السيارة وتعليمات المصنع.
هل يمكن أن تكون الرجة من عمود كردان غير متزن؟
نعم. عمود الكردان يدور بسرعة عالية جدًا، وأي اعوجاج بسيط أو فقدان وزن اتزان أو تركيب غير صحيح قد يولد اهتزازًا يزيد مع سرعة الدوران. لو الصليبات سليمة والرجة مرتبطة بالسرعة أكثر من الحمل، افحص الاتزان والاستقامة. للمقارنة مع مصادر رجة أخرى راجع صوت الونة والرجة المرتبطة بالسرعة.
بعد تغيير الصليبة: لماذا قد تستمر المشكلة؟
- الصليبة الجديدة ركبت داخل Yoke متآكل.
- Caps لم تجلس في مكانها بالتساوي.
- العمود رجع بPhasing خاطئ.
- Center Bearing تالف ولم يفحص.
- العمود نفسه معوج أو غير متزن.
- الرجة أصلًا من الدفرنس أو الكاوتش أو القواعد.
هل الصليبة تحتاج تشحيم؟
Spicer تنتج أنواعًا قابلة للتشحيم وأخرى بتصميمات مختلفة، لذلك لا توجد قاعدة واحدة لكل السيارات. إذا القطعة تحتوي Grease Fitting فاتبع نوع الشحم وفترة الخدمة المحددة. وإذا كانت Sealed فلا تحاول اختراع نقطة تشحيم غير موجودة. المهم أيضًا عدم ضخ كمية زائدة بطريقة تتلف Seals.
متى يكون تغيير عمود الكردان كاملًا أفضل؟
إذا كان العمود معوجًا، أو Yoke متآكلًا بحيث لا يمسك الصليبة بشكل صحيح، أو توجد مشكلة اتزان لا يمكن تصحيحها اقتصاديًا، قد يكون استبدال العمود أو إصلاحه لدى ورشة متخصصة أفضل من تركيب U-Joint جديد كل فترة. القرار يتخذ بعد قياس وفحص، لا بسبب صوت واحد.
قائمة فحص قبل شراء صليبة جديدة
- حدد أي صليبة بها العيب فعلًا إذا العمود يحتوي أكثر من واحدة.
- سجل مقاس وكود القطعة ولا تعتمد على “شكلها شبه القديمة”.
- افحص Yoke وCenter Bearing والـSlip Yoke.
- راجع سبب التلف: زاوية، صدأ، نقص تشحيم أو اهتزاز.
- بعد الإصلاح جرّب السيارة تحت نفس الحمل والسرعة التي كانت تظهر فيها الرجة.
مصادر خارجية
أسئلة شائعة
ما أشهر علامة على تلف صليبة الكردان؟
الطقة عند انتقال الحمل واللعب في الصليبة من أشهر العلامات، وقد تظهر معها رجة تحت التسارع.
هل الصليبة تسبب ونة؟
قد تصنع ضوضاء، لكن الونة المستمرة مع السرعة تجعلنا نفحص أيضًا بلي الدفرنس والعجل والكاوتش.
هل يمكن القيادة بصليبة بها لعب؟
لا ينصح بتأجيلها إذا كان اللعب واضحًا، لأن تلفها الكامل قد يسبب أضرارًا أكبر.
هل كل سيارات الدفع الأمامي بها عمود كردان؟
الدفع الأمامي التقليدي يستخدم CV Axles بدل عمود كردان طولي، بينما AWD وRWD تستخدم عمودًا لنقل العزم إلى محور آخر.
هل تغيير الصليبة يحتاج ترصيص للكردان؟
إذا تم الحفاظ على وضعية العمود ولم يتضرر، قد لا يحتاج إعادة اتزان، لكن استمرار الرجة بعد الإصلاح يستوجب فحص الاتزان والاستقامة.
هل الطقة عند D وR تعني الصليبة؟
لا. قد تكون قواعد موتور/فتيس أو خلوص دفرنس أو أجزاء أخرى، لذلك افحص الخلوص في كل المنظومة.
الخلاصة: صليبة الكردان لا تُشخّص من الرجة وحدها. ابحث عن لعب أو تيبس، افحص عمود الكردان والـCenter Bearing والزوايا، وقارن توقيت الاهتزاز مع الحمل والسرعة. التشخيص بهذه الطريقة يمنع تغيير كاوتش أو قواعد أو فتيس بينما السبب الحقيقي وصلة صغيرة في عمود نقل الحركة.
