يعني U0109 أن إحدى وحدات السيارة توقفت عن استقبال الرسائل المتوقعة من وحدة التحكم في مضخة الوقود FPCM. قد يظهر العطل مع عدم تشغيل السيارة أو انطفائها أو ضعف وصول الوقود حسب تصميم النظام، لكنه لا يثبت أن الطلمبة أو الكمبيوتر تالفان. كثيرًا ما يتطلب التشخيص فحص تغذية الوحدة وأرضيها وفيوزاتها ثم اتصالها بالشبكة، وليس تغيير وحدة إلكترونية لأن الاسم ظهر في التقرير. ويجب التمييز بين كود مسجل قديم عقب فصل البطارية وبين كود نشط حاليًا، مع الاحتفاظ بأسماء الوحدات التي أبلغت عن فقد الاتصال.
ما معنى كود U0109 وكيف يعمل النظام؟

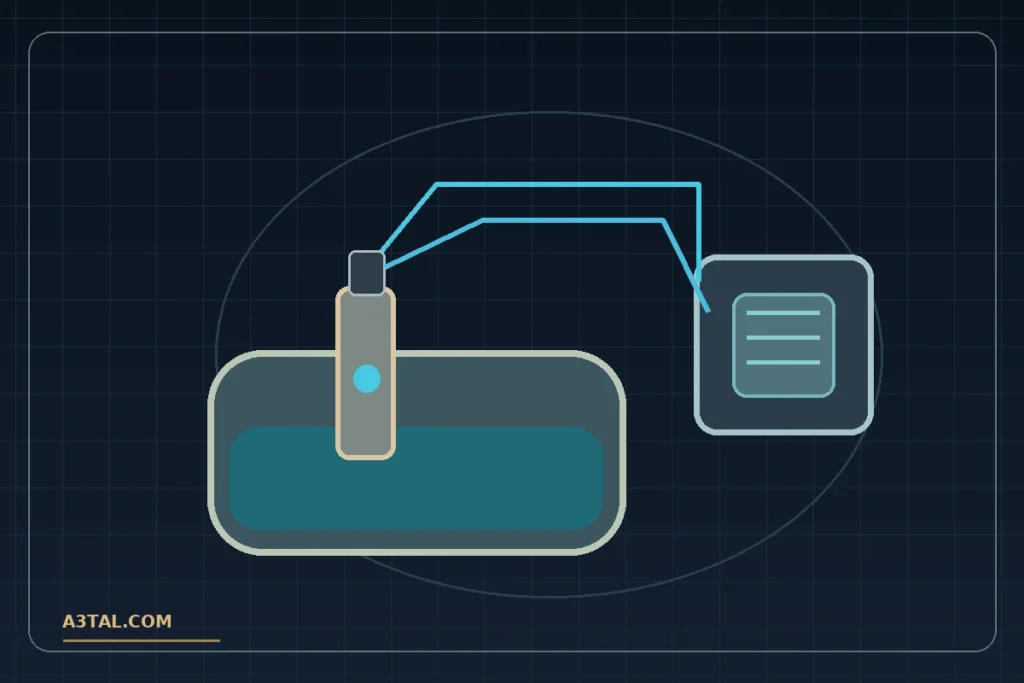

في بعض أنظمة الوقود توجد وحدة مستقلة تضبط تشغيل مضخة الخزان وفق أوامر كمبيوتر المحرك وتبلّغ عن حالتها. تتم الاتصالات عبر CAN أو طريقة مراقبة تحددها الشركة، وقد تتوقف الوحدة عن إرسال بياناتها إذا فقدت الكهرباء أو التوصيل. عند تجاوز زمن انقطاع الرسائل الحدود البرمجية يتخزن U0109. لكن أسماء الوحدات ومكان FPCM وطريقة تبادل البيانات ليست واحدة لكل سيارة؛ وقد يكون النظام لا يحتوي وحدة منفصلة من الأصل. لهذا يُراجع رقم الهيكل ومخطط الشبكة قبل فتح الخزان أو الوصول إلى الضفيرة.
أعراض ظهور كود U0109
- تطويل المارش أو عدم تشغيل المحرك في سيارات تعتمد على FPCM.
- انطفاء متقطع أو فقدان عزم مع ظهور رموز خاصة بتغذية الوقود.
- عدم ظهور وحدة المضخة على جهاز فحص شامل.
- أكواد CAN أخرى أو ضعف بطارية عند تسجيل الانقطاع.
الأسباب المحتملة من دون تغيير قطع عشوائي
- فيوز أو جهد تغذية FPCM مفقود أو أرضي غير جيد.
- رطوبة أو أكسدة في موصل الوحدة أو أسلاك الشبكة.
- خلل ببوابة Gateway أو انقطاع في جزء من مسار الاتصال.
- هبوط جهد البطارية أثناء التشغيل أو المارش.
- وحدة تحكم بالمضخة تعطلت بعد استبعاد باقي الأسباب.
تشخيص كود U0109 خطوة بخطوة
1. اعرف من سجّل الكود ومتى
احفظ تقرير الوحدات وFreeze Frame وحالة U0109 الحالية أو التاريخية. وجود فقد اتصال بعد إصلاح بطارية قد يختلف عن عدم القدرة على الوصول إلى الوحدة الآن.
2. قارن وحدات الشبكة وأكواد الوقود
راجع هل وحدة FPCM يمكن قراءتها مباشرة، وما إذا كانت وحدات أخرى مفقودة. اقرأ ضغط الوقود المطلوب والفعلي إن أمكن قبل وصف المشكلة بأنها عطل طلمبة.
3. اختبر البطارية والفيوزات والتغذية
يفحص الفني حالة الجهد ودوائر تغذية الوحدة وأرضيها وفق مخطط السيارة. لا تفك خطوط الوقود أو الطلمبة من الخزان لمجرد ظهور رمز اتصال.
4. حدد الوصلات ومسار الشبكة حسب الشركة
تُراجع ضفيرة FPCM وعلامات تعرضها للماء والموقع الصحيح للوحدة ووصلة الـCAN أو إشارة المراقبة، دون تجسير أطراف غير معروفة.
5. أعد اختبار الاتصال وأداء المحرك
بعد إصلاح السبب المؤكد، تأكد من رجوع الوحدة وغياب U0109 وتشغيل مضخة الوقود واستقرار الضغط في اختبار آمن بعيد عن الطريق.
كيف تفرق بين هذا الكود والأكواد المشابهة؟
U0109 هو فقد الاتصال بوحدة تحكم المضخة، بينما P0190 يتعلق بدائرة قياس ضغط الوقود، وU0073 يخص انقطاع أو Bus Off بشبكة الاتصال. وقد يولّد P0562 انخفاض الجهد رموز U ثانوية.
الإصلاح المناسب ومتى تستبدل القطعة؟
ابدأ بالفيوز والكابل والأرضي عندما تثبت المشكلة. استبدال FPCM قد يتطلب مطابقة وبرمجة أو إجراء تهيئة، ولا ينبغي طلبه قبل التأكد من فشل الوحدة نفسها. وإذا كان الضغط منخفضًا فعلًا فله مسار قياس مستقل.
هل يمكن الاستمرار في القيادة؟
انطفاء المحرك فجأة أثناء السير خطر يستلزم وقف التجارب على الطريق والتوجه للفحص أو النقل الآمن. التعامل مع خزان الوقود يحتاج إجراءات منع الشرر والاشتعال.
الأسئلة الشائعة عن U0109
هل الكود معناه الطلمبة بايظة؟
لا؛ إنه فقد اتصال مع وحدة إدارتها، وقد يختفي الاتصال بسبب فيوز أو سلك أو جهد.
هل ممكن يمنع العربية من التشغيل؟
نعم في بعض الأنظمة، لكنه ليس سببًا قاطعًا لكل حالة مارش بلا تشغيل.
ما أفضل فحص أول؟
تقرير شبكة كامل وتغذية FPCM وقراءات ضغط الوقود بدل البدء بشراء الوحدة.
أدلة مرتبطة داخل مكتبة الأعطال
ملاحظة من فريق أعطال.كوم: الكود يحدد اختبارًا فشل في كمبيوتر السيارة، وليس حكمًا بأن قطعة معينة تالفة. ترتبط الخطوات بموديل السيارة ونوع المحرك ونشرة الصيانة الصحيحة.
هل ينطبق الكود على عربيتك؟
ده شرح فني للكود العام، لكن سبب ظهوره وخطوات الفحص قد تختلف حسب الموديل والجيل والمحرك. اختار ماركة وموديل عربيتك من المكتبة، ولا تعتبر الكود دليلًا على تلف قطعة محددة.
